60g povrchový závoj z uhlíkových vláken

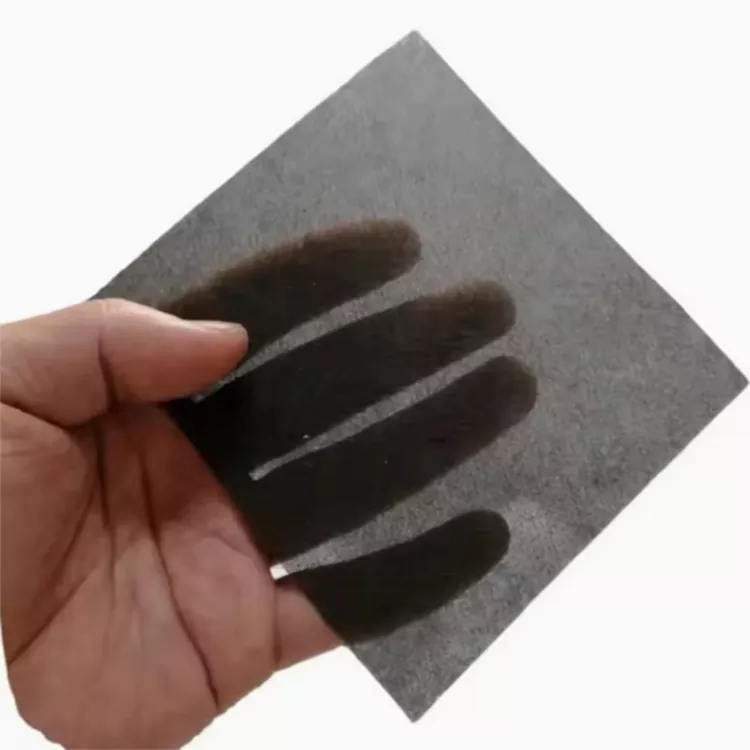

60g Carbon Fiber Surface Veil je netkaný povrchový materiál vyrobený z nasekaných uhlíkových vláken na bázi polyakrylonitrilu. S nominální plošnou hmotností 60 g na metr čtvereční se používá hlavně jako povrchová nebo sekundární vrstva v kompozitních laminátech spíše než jako primární konstrukční výztuž. Struktura sekaných vláken poskytuje flexibilní formát listu pro pokrytí kompozitních povrchů a sledování zakřivených nebo nepravidelných obrysů.

Funkce povrchové vrstvy

Hlavním účelem povrchového závoje z uhlíkových vláken je vytvořit vláknitou vrstvu blízko povrchu kompozitního laminátu. Může zakrýt spodní výztuhu a pomoci snížit vizuální vliv vzoru tkaniny po formování. Jeho funkce je proto odlišná od funkce tkané nebo jednosměrné výztuže z uhlíkových vláken, která se běžně volí pro přenos konstrukčního zatížení.

Vlákna jsou distribuována spíše netkanou strukturou než uspořádána v pevných směrech osnovy a útku. Tato konstrukce umožňuje, aby se materiál přizpůsobil rohům, přechodům, otvorům a jiným nepravidelným oblastem, kde může zachování orientace tkaniny vyžadovat dodatečné řezání nebo přizpůsobení.

Označení 60g se vztahuje k nominální hmotnosti na jednotku plochy. Nemělo by být považováno za přímé měření pevnosti v tahu, elektrické vodivosti nebo mechanického výkonu hotového kompozitu. Tyto vlastnosti jsou určeny kompletním návrhem laminátu, včetně typu výztuže, obsahu pryskyřice, rozložení vláken, způsobu zpracování a podmínek vytvrzování.

Zpracování a kompozitní integrace

Během tvarování kompozitu musí být závoj dostatečně impregnován vybranou pryskyřicí a zůstat integrovaný s okolním laminátem. Viskozita pryskyřice, způsob aplikace, tlak, teplota a podmínky vytvrzování, to vše může ovlivnit smáčení a konečnou povrchovou strukturu.

60g Carbon Fiber Surface Veil lze začlenit do procesů, jako je ruční pokládání a vakuové tvarování, v závislosti na systému pryskyřice a laminátové konstrukci. Normálně je umístěna blízko vnějšího povrchu nebo na jiném specifikovaném místě v laminátu, spíše než aby se používala jako hlavní konstrukční vyztužení.

Struktura sekaných vláken je také užitečná, když laminát obsahuje zakřivené nebo nepravidelné části. Namísto zachování pevné orientace tkaniny může být povrchový materiál upraven kolem obrysů a přechodů s menší starostí o zarovnání osnovy a útku.

Aplikace a výběr

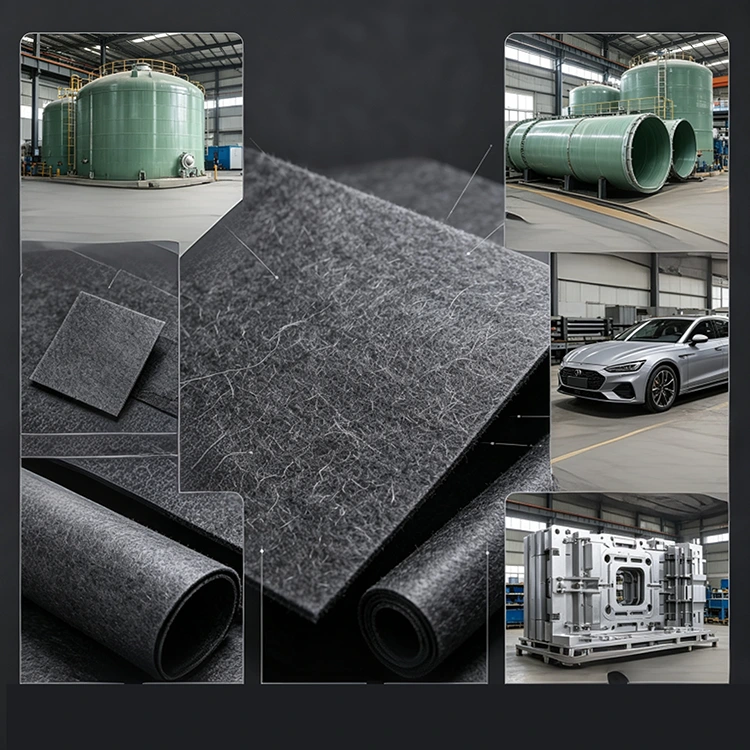

60g Carbon Fiber Surface Veil je vhodný pro kompozitní struktury, kde je vyžadována netkaná povrchová vrstva z uhlíkových vláken. Typické aplikace zahrnují CFRP komponenty, FRP trubky a nádrže, průmyslová kompozitní zařízení, elektronická pouzdra a vybrané automobilové nebo sportovní kompozitní díly.

U elektronických a elektrických součástek mohou uhlíková vlákna tvořit část vodivé kompozitní vrstvy. Účinnost stínění a elektrická kontinuita však závisí na celkovém návrhu součásti, včetně kontinuity vláken, obsahu pryskyřice, uzemnění, spojů, otvorů a celkové geometrie. Závoj by proto měl být hodnocen společně s ostatními laminátovými materiály spíše než jako nezávislá specifikace stínění.

Výběr materiálu by měl vzít v úvahu zamýšlenou polohu v laminátu, požadované pokrytí povrchu, kompatibilitu s pryskyřicí a proces lisování. Když je závoj kombinován s tkanou, prošívanou nebo jednosměrnou výztuhou, měla by se před výrobou zvážit také kompletní sekvence laminátu.

Specifikace a dodávka

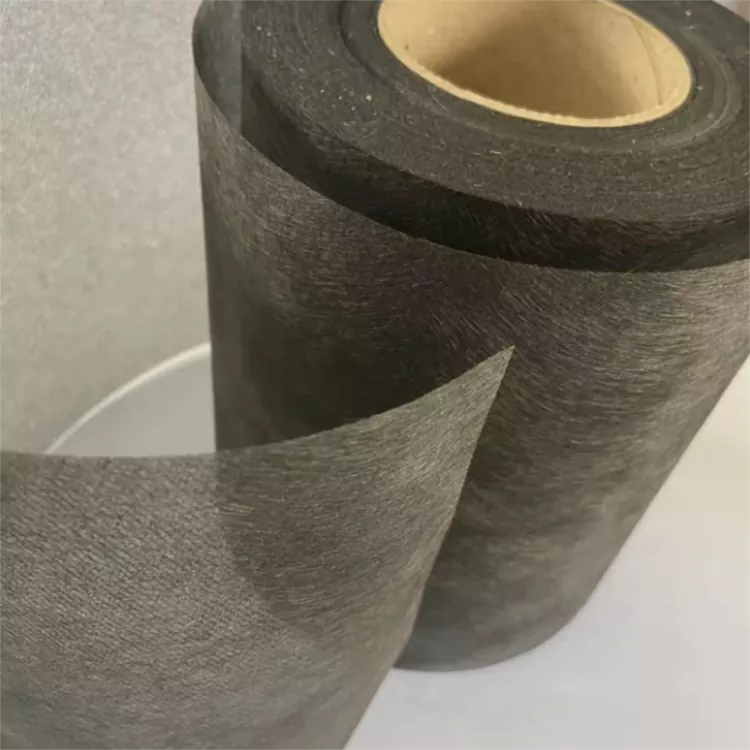

Materiál je dodáván ve standardních šířkách, s přizpůsobenou tloušťkou, rozměry a délkou dostupnou pro různé požadavky na výrobu kompozitů. Výběr specifikace může vycházet z konstrukce laminátu, požadavků na řezání, formovacího zařízení a zamýšlené polohy povrchové vrstvy.

V případě dotazů na výrobu užitečné informace zahrnují požadovanou šířku a délku, tloušťku, strukturu laminátu, systém pryskyřice, proces lisování a zamýšlenou aplikaci. Tyto podrobnosti poskytují praktický základ pro potvrzení kompatibility materiálu a určení, zda je vyžadována přizpůsobená specifikace.

Často kladené otázky

K čemu se používá 60g Carbon Fiber Surface Veil?

Používá se hlavně jako netkaný povrch nebo vrstva sekundárních uhlíkových vláken v kompozitních laminátech. Materiál může zajistit pokrytí vláken v blízkosti povrchu laminátu a přizpůsobit se zakřiveným nebo nepravidelným oblastem.

Udává 60g sílu materiálu?

Ne. Hodnota 60g udává nominální plošnou hmotnost. Mechanické vlastnosti hotového kompozitu závisí na kompletním systému vyztužení, složení pryskyřice, obsahu vláken, struktuře laminátu a podmínkách zpracování.

Může povrchový závoj nahradit strukturální tkaninu z uhlíkových vláken?

Obvykle plní různé funkce. Závoj ze sekaných vláken se primárně používá jako povrchová nebo sekundární vrstva, zatímco tkané a jednosměrné materiály z uhlíkových vláken jsou obecně vybírány, když je požadováno směrové strukturální vyztužení.

Je vhodný pro zakřivené kompozitní díly?

Ano. Jeho netkaná struktura umožňuje materiálu sledovat zakřivené povrchy, rohy, přechody a nepravidelné obrysy bez zachování pevné orientace osnovy a útku.

Lze specifikaci přizpůsobit?

Ano. Šířku, tloušťku, rozměry a délku lze přizpůsobit podle požadavků výroby a provedení laminátu.
