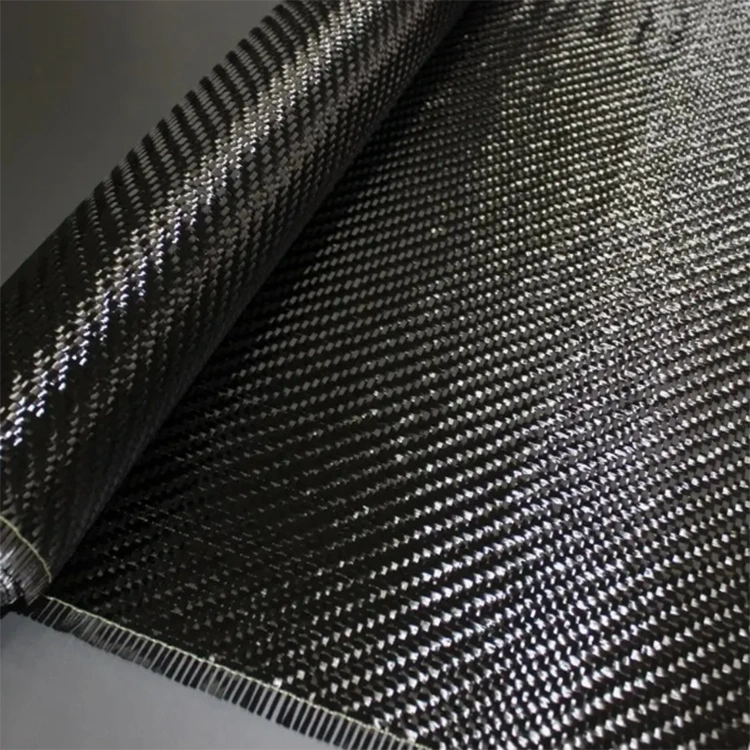

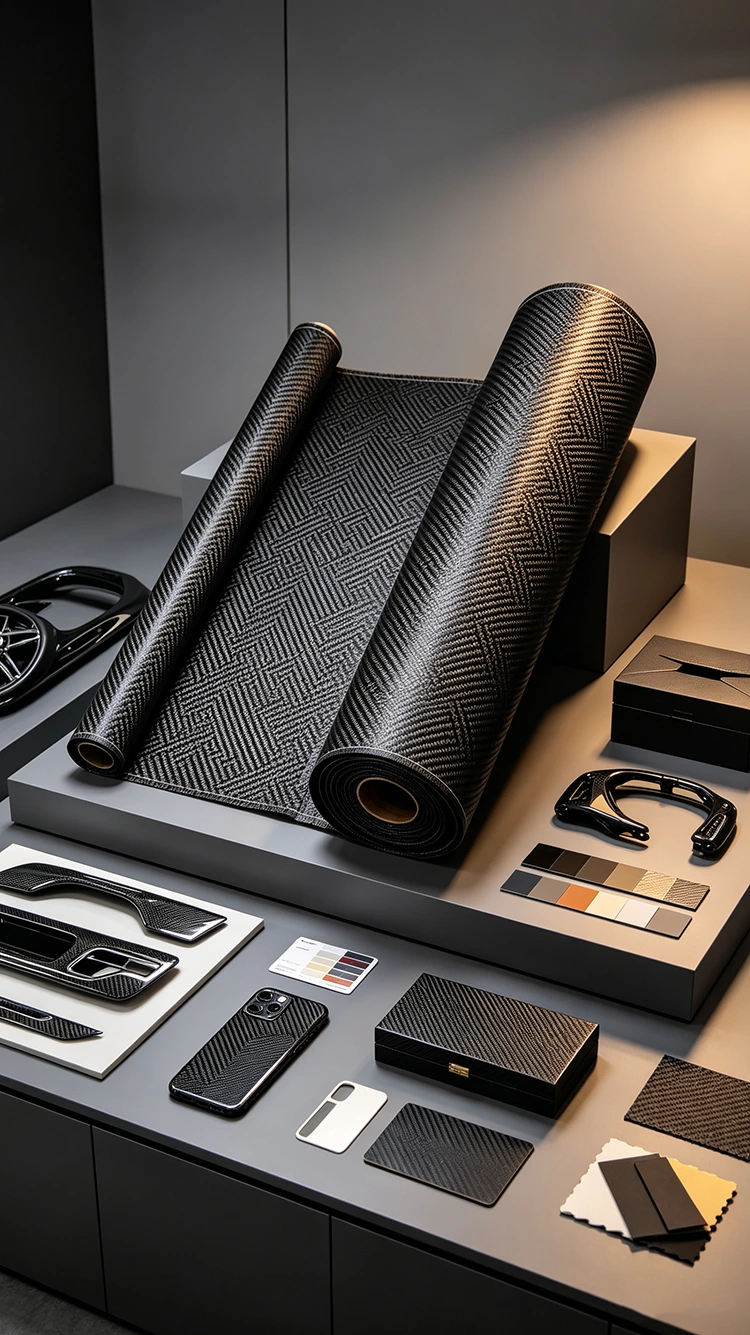

Jednosměrná tkanina z uhlíkových vláken

Jednosměrná tkanina z uhlíkových vláken je v této specifikaci dodávána v žakárové tkané konstrukci. Proces tkaní řídí uspořádání přízí z uhlíkových vláken, aby se vytvořila definovaná struktura tkaniny a povrchový vzor. Na rozdíl od standardní hladké nebo keprové tkaniny umožňuje žakárové tkaní měnit uspořádání příze a vytvářet různé viditelné vzory.

Pro výrobu kompozitů je vzor tkaniny pouze jednou částí specifikace materiálu. Třída uhlíkových vláken, hmotnost tkaniny, uspořádání příze, systém pryskyřice, tloušťka laminátu a podmínky formování mají větší vliv na vlastnosti hotového kompozitu. Žakárová konstrukce je proto nejdůležitější, když je třeba při výběru materiálu zvážit strukturu tkaniny i viditelný povrch.

Jak se žakárová tkanina z uhlíkových vláken liší

Hladké a keprové tkaniny z uhlíkových vláken používají relativně pravidelné vzory proplétání. Žakárové tkaní využívá řízený výběr příze během tkaní, což umožňuje konkrétním oblastem tkaniny sledovat různá uspořádání vzorů.

Tím se změní vzhled tkaného povrchu, aniž by samotná vazba nahradila strukturální design. Pokud bude tkanina použita v nosném laminátu, požadovaný druh vlákna, hmotnost tkaniny, pryskyřičný systém a konstrukce laminátu by měly být stanoveny podle požadavků na komponenty.

U viditelných kompozitních dílů může tkaný vzor po formování zůstat odhalený a stát se součástí hotového povrchu. Díky tomu je konstrukce relevantní pro komponenty, jako jsou automobilové obložení, sportovní produkty, kryty zařízení a přizpůsobené kompozitní díly.

Skutečný vzhled po formování také závisí na distribuci pryskyřice, konsolidaci, stavu formy a povrchové úpravě. Vzor viděný na suché tkanině by proto neměl být považován za záruku konečného tvarovaného vzhledu.

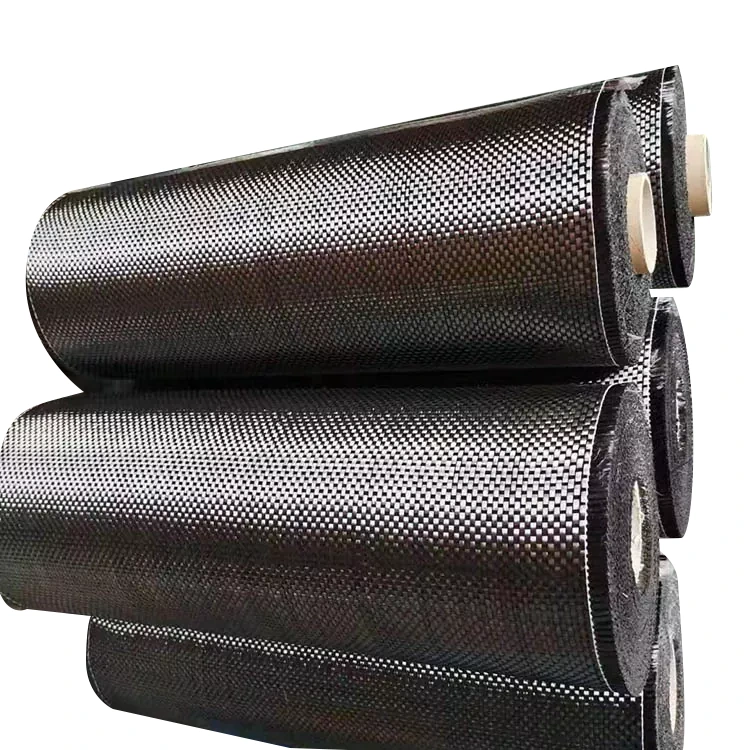

Žakárová, hladká a keprová vazba

Tyto látkové konstrukce se liší především uspořádáním příze a výsledným povrchovým vzorem. Vhodná volba závisí na požadovaném chování tkaniny, geometrii součásti a konečném vzhledu.

Tabulka popisuje typické vizuální a aplikační rozdíly spíše než mechanické hodnocení. Žakárová látka není automaticky pevnější nebo tužší než hladká nebo keprová látka. Konečné vlastnosti kompozitu závisí na kompletním materiálovém systému a provedení laminátu.

Výběr látky pro kompozitní díl

Tkanina by měla být vybrána poté, co byly stanoveny základní požadavky na součást. Důležitá kritéria zahrnují požadovanou hmotnost tkaniny, šířku, povrchový vzor, ​​splývavost, tloušťku laminátu a metodu tvarování.

Pro ploché nebo relativně jednoduché součásti může být dostatečná pravidelná tkaná struktura. Složitější povrchy mohou vyžadovat konstrukci tkaniny, která může sledovat formu bez nadměrného zkreslení. Pokud uhlíková vlákna zůstanou viditelná, měl by se při řezání a pokládání zvážit také požadovaný vzor.

Orientace výztuže zůstává samostatným návrhovým posouzením. Vzor tkaného povrchu sám o sobě nedefinuje primární směr strukturálního zatížení kompozitu. U dílů se specifickým směrovým zatížením by měl být laminát navržen kolem požadované orientace vláken a uspořádání vrstev.

Požadavky na viditelný povrch

Když tkanina z uhlíkových vláken zůstane viditelná, je důležitá soudržnost mezi sousedními kusy. Směr řezání, napětí tkaniny a manipulace během pokládání mohou ovlivnit vyrovnání vzoru, zejména na zakřivených površích.

Povrch formy a pryskyřičný systém také ovlivňují vzhled po vytvrzení. Jednotný vzor suché tkaniny může stále poskytovat odlišný vizuální výsledek, pokud tok pryskyřice, konsolidace nebo povrchová úprava nejsou důsledně kontrolovány.

Strukturální požadavky

U konstrukčních součástí by měla být látka hodnocena společně s třídou uhlíkových vláken, systémem pryskyřice, obsahem vláken a plánem laminátu. Žakárový vzor by neměl být používán jako primární základ pro stanovení vhodnosti konstrukce.

Typické aplikace

Automobilové komponenty

Žakárová tkanina z uhlíkových vláken může být zvažována pro viditelné obložení interiéru, dekorativní panely, kryty zařízení a další součásti, kde tkaný povrch tvoří součást konečného vzhledu. Specifikace tkaniny by měla odpovídat tvarovací geometrii a požadované povrchové úpravě.

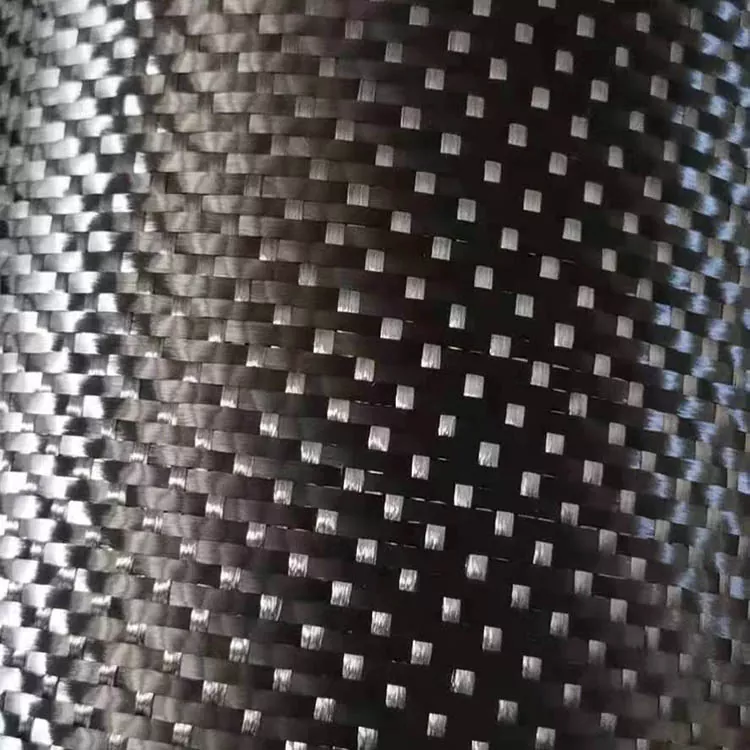

Sportovní vybavení

Sportovní produkty, jako jsou komponenty jízdních kol, konstrukce raket, pádla a příslušenství, mohou používat viditelnou tkaninu z uhlíkových vláken, kde je povrchový vzor zachován i po formování. Požadovaná gramáž látky a konstrukce laminátu závisí na jednotlivém komponentu.

Elektronické vybavení

Vybraná pouzdra a konstrukce zařízení mohou obsahovat tkaninu z uhlíkových vláken, pokud materiál splňuje mechanické a rozměrové požadavky aplikace. Uhlíkové vlákno je elektricky vodivé, takže tam, kde se materiál používá kolem elektronických sestav, by měly být přezkoumány požadavky na izolaci a elektromagnetické rušení.

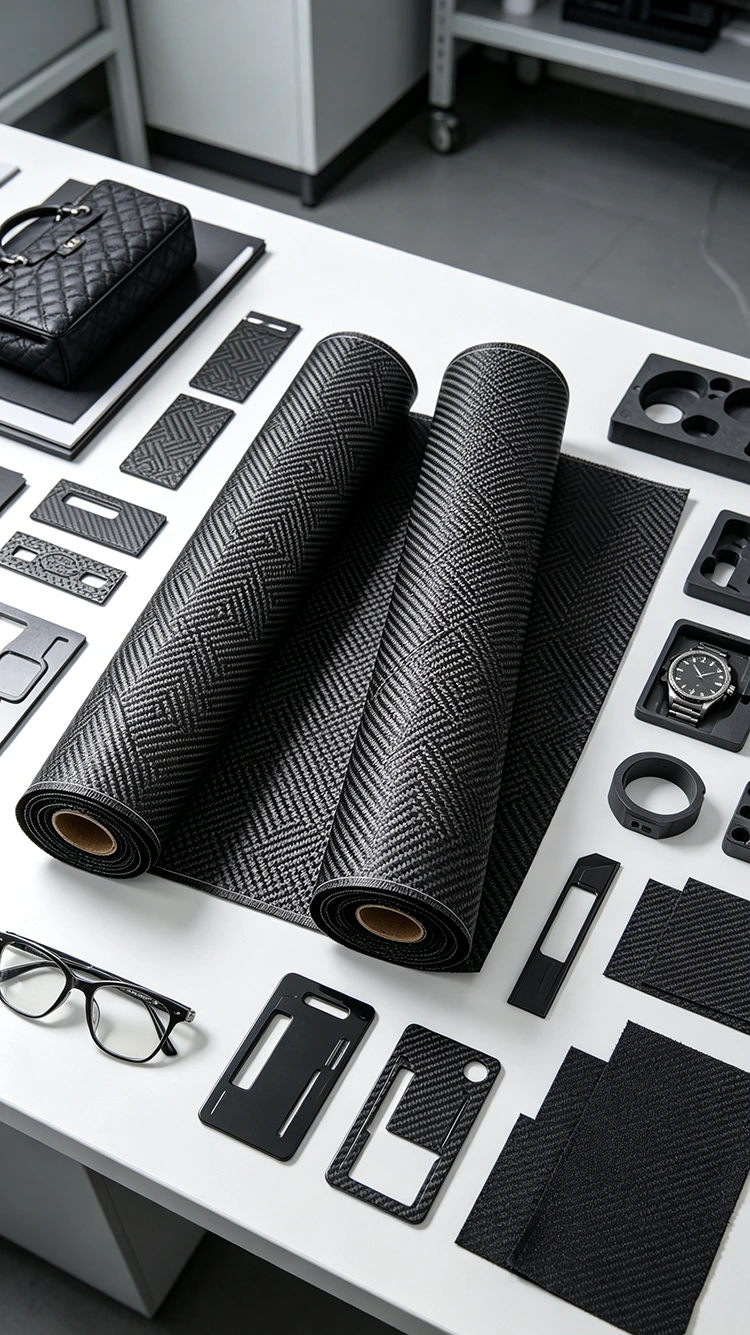

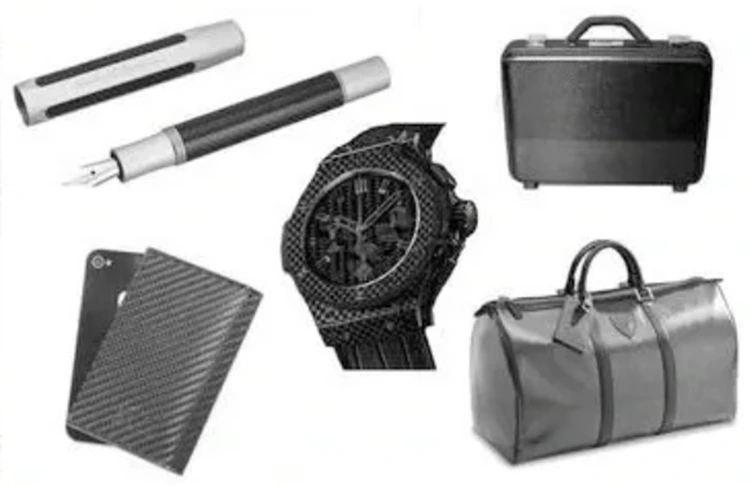

Přizpůsobené kompozitní produkty

Přizpůsobené kompozitní díly mohou používat žakárovou tkaninu, pokud je vyžadován konkrétní tkaný vzor. Před výrobou by měl být vzor, ​​hmotnost látky, rozměry, systém pryskyřice a proces formování potvrzeny společně, spíše než specifikovat látku pouze podle vzhledu.

Informace o materiálu

Zpracování a povrchová úprava

Konečný vzhled tkané komponenty z uhlíkových vláken je ovlivněn celým procesem formování. Umístění tkaniny, tok pryskyřice, konsolidační tlak, povrch formy a podmínky vytvrzování – to vše může změnit způsob, jakým vypadá vazba poté, co je díl uvolněn z formy.

U komponentů s viditelným povrchem z uhlíkových vláken by se mělo s látkou během řezání a pokládání zacházet opatrně. Nadměrné natahování nebo pohyb může narušit uspořádání příze a způsobit viditelné zkreslení vzoru.

Je-li po formování nanesen čirý povlak, je třeba vzít v úvahu také jeho tloušťku, stav povrchu a kompatibilitu s kompozitem. Konečný vzhled je tedy dán tkaninou a následnými kroky zpracování spíše než samotnou metodou tkaní.

Manipulace a služby

Před lisováním by se tkanina z uhlíkových vláken měla skladovat a manipulovat s ní v souladu s požadavky příslušného materiálového systému. Jakmile je zabudován do vytvrzeného kompozitu, provozní podmínky jsou určeny především systémem pryskyřice, konstrukcí laminátu, provozním prostředím a podmínkami zatížení.

U viditelných součástí z uhlíkových vláken by se při běžném čištění mělo vyhnout zbytečnému otěru a agresivním chemikáliím, které mohou ovlivnit povrchovou vrstvu nebo pryskyřici. Teplotní expozice by měla zůstat v mezích stanovených pro hotový kompozitní systém.

Povrchové škrábance nemusí nutně znamenat strukturální poruchu. Nicméně praskání, delaminace, významné poškození nárazem nebo obnažená výztuž by měly být vyhodnoceny, pokud má komponent strukturální funkci.

Kdy by měl být komponent z uhlíkových vláken zkontrolován?

Neexistuje žádný univerzální interval kontroly nebo výměny pro každou komponentu z uhlíkových vláken. Vhodný plán údržby závisí na konstrukci dílu, provozním prostředí, podmínkách zatížení a požadavcích výrobce.

Zvláštní pozornost by měla být věnována viditelným znakům, jako jsou:

· Praskání laminátu

· Delamination or separation

· Značné poškození nárazem

· Vystavení vláknu způsobené poruchou povrchu

· Ztráta strukturální integrity

· Vážné poškození ochranného povlaku

U dílů kritických z hlediska bezpečnosti by se rozhodnutí o kontrole a výměně měla řídit spíše požadavky na údržbu specifikovanými pro hotový výrobek než obecným odhadem životnosti.

FAQ

Co je jednosměrná tkanina z uhlíkových vláken?

Jednosměrná tkanina z uhlíkových vláken v této specifikaci produktu používá metodu žakárového tkaní k výrobě tkaného materiálu z uhlíkových vláken s definovaným povrchovým vzorem. Přesné uspořádání příze, hmotnost tkaniny a strukturální charakteristiky by měly být potvrzeny ze specifikace materiálu.

Jak se Jacquard liší od keprových uhlíkových vláken?

Kepr používá pravidelný diagonální vzor proplétání, zatímco žakárové tkaní umožňuje větší variace v uspořádání příze a viditelný vzor. Rozdíl je především v konstrukci tkaniny a vzhledu, spíše než v automatickém rozdílu v mechanickém výkonu.

Je žakárové uhlíkové vlákno vhodné pro strukturální kompozity?

Může být začleněn do kompozitních dílů, ale vhodnost konstrukce závisí na jakosti uhlíkových vláken, hmotnosti tkaniny, systému pryskyřice, orientaci vláken a designu laminátu. Samotná metoda žakárového tkaní neurčuje mechanické vlastnosti hotové součásti.

Lze žakárový vzor přizpůsobit?

Dostupnost vzoru závisí na specifikaci tkaní a požadavcích výroby. Dotaz na míru by měl obsahovat požadovaný vzor, ​​hmotnost látky, rozměry a zamýšlenou aplikaci pro hodnocení.

Je vhodný do automobilových interiérů?

Může být zvažován pro viditelné obložení z uhlíkových vláken, panely, dekorativní součásti a další automobilové aplikace, kde je tkaný povrch součástí konečného vzhledu. Materiál a proces formování by měly být zkontrolovány podle požadavků na komponenty.

Jak dlouho vydrží kompozit z uhlíkových vláken Jacquard?

Neexistuje žádná jednotná hodnota životnosti použitelná pro každý hotový díl. Životnost závisí na pryskyřičném systému, laminátové konstrukci, vlivu prostředí, teplotě, podmínkách zatížení a údržbě.

Jak by se měly udržovat viditelné díly z uhlíkových vláken?

Udržujte povrch čistý a vyhněte se zbytečnému otěru nebo agresivním chemikáliím. Pokud je přítomen ochranný povlak, měl by být také sledován jeho stav, protože selhání povrchového povlaku může ovlivnit vzhled a ochranu kompozitu.

Kdy by měl být hotový komponent vyměněn?

Výměna by měla vycházet ze skutečného stavu a požadavků na údržbu hotové součásti. Praskání, delaminace, významné poškození nárazem nebo ztráta strukturální integrity jsou relevantnějšími ukazateli než pevný počet let provozu.
