Keprová tkanina z uhlíkových vláken

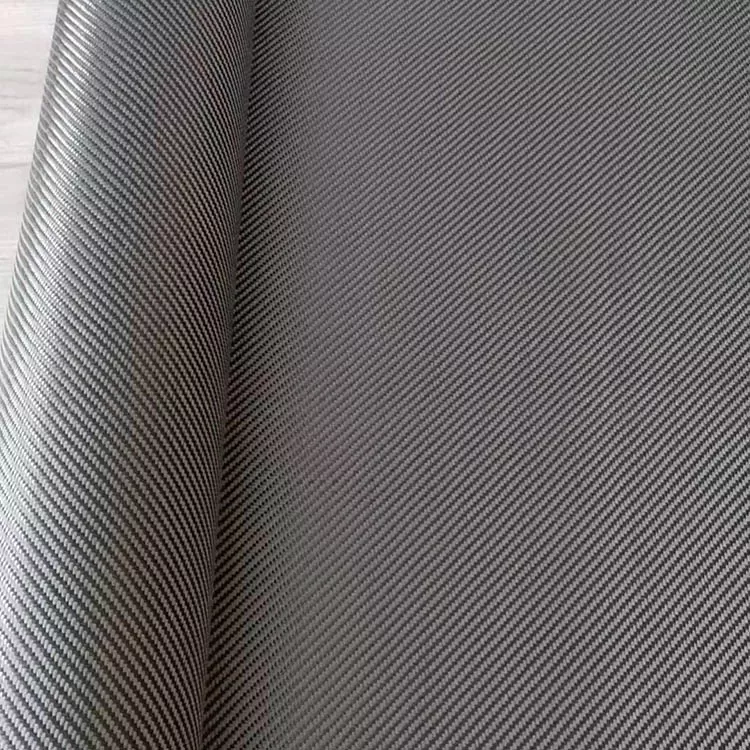

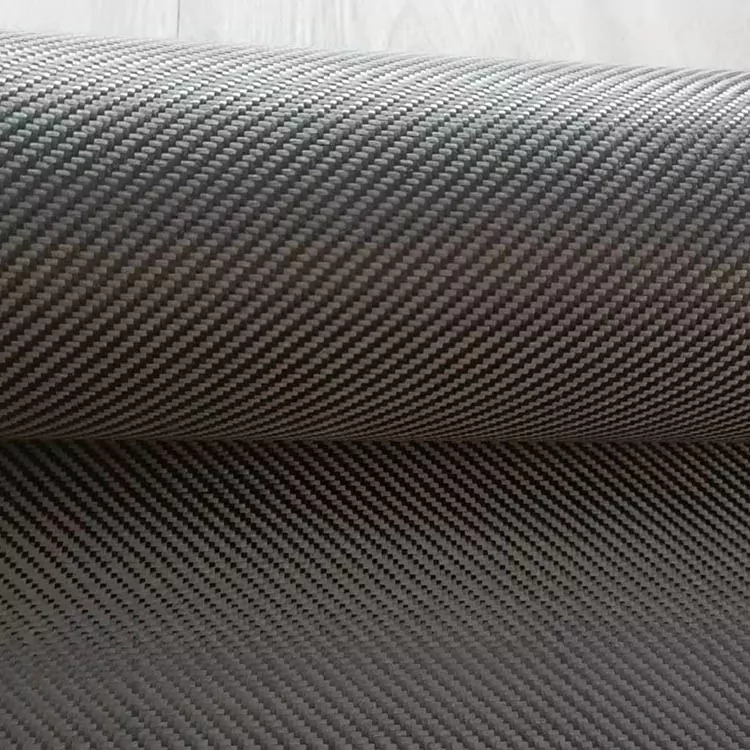

Keprová tkanina z uhlíkových vláken je tkaná výztuž, ve které se osnovní a útkové příze proplétají a vytvářejí diagonální povrchový vzor. Ve srovnání s plátnovou vazbou umožňuje struktura proplétání větší pohyb mezi přízemi, což může pomoci tkanině sledovat mírné křivky během pokládání. Stejný diagonální vzor je také běžně zachován na lisovaných dílech, kde je povrch uhlíkových vláken ponechán viditelný.

Výplet je pouze jednou částí specifikace materiálu. Třída uhlíkových vláken, plošná hmotnost, pryskyřičný systém a laminátová konstrukce určují, jak látka přispívá k hotovému kompozitu, zatímco geometrie formy a proces tvarování ovlivňují, jak s ní lze během výroby zacházet.

Co mění struktura kepru

V keprové konstrukci se body proplétání pohybují progresivně přes tkaninu, spíše než aby tvořily opakovaný vzor plátnové vazby typu one-over, one-under. To dává přízím větší volnost, aby se vzájemně posouvaly, když je tkanina umístěna přes zakřivený povrch.

Rozdíl je znatelnější na dílech s měnícími se obrysy. Tkaninu, která se přizpůsobí určitému pohybu v rovině, lze snáze umístit kolem mírné křivky než těsněji propletenou konstrukci. To však neznamená, že každá keprová látka bude zakrývat stejným způsobem. Velikost příze, hmotnost tkaniny, těsnost vazby a geometrie povrchu, to vše ovlivňuje výsledek.

Pro těsné poloměry nebo hluboké trojrozměrné tvary je užitečná zkouška tváření, protože místní zvrásnění nebo deformace příze lze přesně posoudit pouze ve srovnání se skutečnou geometrií.

Diagonální vazba pro viditelné povrchy

Diagonální vzor je jedním z nejznámějších znaků keprové tkaniny z uhlíkových vláken. Když je vytvrzený laminát dokončen čirým povlakem, vazba může zůstat viditelná přes povrch součásti.

Směr vzoru je třeba kontrolovat během řezání a pokládání. Pokud se dva úseky tkaniny setkají s různou orientací, nebudou diagonální čáry pokračovat rovnoměrně napříč spojem. U viditelných panelů je proto třeba před lisováním zvážit rozvržení řezu a umístění vrstvy.

Na konečný vzhled má také vliv distribuce pryskyřice, konsolidace a povrchová úprava. Vzor viděný na suché tkanině se může změnit v definici poté, co byl laminát formován a potažen.

Použití kepru na zakřivené součásti

Keprová tkanina se běžně používá na součásti, které nejsou zcela ploché, včetně ozdobných dílů, krytů, částí jízdních kol, součástí motocyklů a sportovního vybavení.

Látka může být řezána jako větší kus, když je povrch relativně otevřený, nebo rozdělena na menší části, kde se geometrie výrazněji mění. Větší kusy snižují počet spojů, ale mohou vyžadovat více úprav během pokládání. Menší kusy mohou snadněji sledovat místní obrysy, ale klouby je třeba umístit opatrně.

Pro viditelný karbonový povrch by měl řezný vzor zohledňovat také směr diagonální vazby. Zachování stejné orientace mezi sousedními kusy může být důležité, když je vyžadován souvislý vizuální vzor.

Specifikace

Specifikace materiálu pro výrobu

Požadovaná hmotnost tkaniny se obvykle posuzuje společně s cílovou tloušťkou laminátu a metodou tvarování. Nižší plošná hmotnost umožňuje použití více jednotlivých vrstev, zatímco těžší tkanina může snížit počet vrstev potřebných pro danou tloušťku laminátu.

Třída uhlíkových vláken by měla být také specifikována odděleně od vazby. Stejnou keprovou konstrukci lze vyrobit s různými druhy vláken a výsledné vlastnosti kompozitu nebudou identické.

Kompatibilita pryskyřice je další výrobní faktor. Nanášení za mokra, vakuová infuze, lisování a zpracování prepregu mají různé požadavky na tok pryskyřice, konsolidaci a manipulaci. Látka by proto měla být přizpůsobena skutečnému procesu, nikoli specifikována pouze svým vzhledem.

Informace k poskytnutí materiálového dotazu

Výrobní poptávka se snáze vyhodnotí, když jsou jasně uvedeny základní materiálové požadavky. Mezi relevantní informace patří:

· Konstrukce keprové vazby

· Stupeň uhlíkových vláken

· Hmotnost látky / GSM

· Požadovaná šířka a délka role

· Cílová tloušťka nebo tloušťka laminátu

· Pryskyřičný systém

· Proces tvarování

· Geometrie součásti

· Požadavky na viditelný povrch

Pokud materiál nahrazuje stávající tkaninu, lze jako referenci použít také dostupný technický list nebo vzorek. To je zvláště užitečné, když nový materiál potřebuje, aby vyhovoval zavedenému procesu řezání, kladení nebo formování.

Aplikace

Keprová tkanina z uhlíkových vláken se používá v lisovaných kompozitních dílech, kde se tkanina potřebuje přizpůsobit tvarovaným povrchům nebo poskytnout definovaný tkaný vzhled.

Automobilové aplikace zahrnují obložení interiéru, panely, kryty a další komponenty z uhlíkových vláken. Části jízdních kol a motocyklů mohou používat tkané vyztužení na zakřivených částech, kde tkanina musí sledovat povrch formy.

Sportovní vybavení, jako jsou pádla, rakety a další tvarované konstrukce, mohou také obsahovat materiál jako součást laminátu. Průmyslová zařízení a kryty mohou používat tkané uhlíkové vlákno, kde lze požadovanými mechanickými a rozměrovými vlastnostmi dosáhnout s vybraným laminátem.

U elektronických krytů nebo součástí umístěných v blízkosti elektrických sestav by se při určování požadavků na izolaci a uzemnění měla vzít v úvahu elektrická vodivost uhlíkových vláken.

FAQ

Co je keprová tkanina z uhlíkových vláken?

Jedná se o tkané vyztužení z uhlíkových vláken vyrobené s keprovou provazovací strukturou. Uspořádání příze vytváří diagonální povrchový vzor, ​​zatímco skutečná specifikace materiálu závisí na jakosti uhlíkových vláken, hmotnosti tkaniny a konstrukci.

Jak se liší kepr od plátnové vazby?

Keprová a plátnová vazba používají různé sekvence prokládání přízí. Kepr má diagonální vzor a obecně umožňuje větší pohyb příze, zatímco plátnová vazba má těsněji opakovanou strukturu nad spodní stranou. Jejich vhodnost závisí na geometrii součásti a výrobním procesu.

Co znamená 2×2 kepr?

2×2 popisuje specifickou keprovou konstrukci, ve které nitě procházejí přes dvě a pod dvě v opakujícím se sledu. Pokud projekt vyžaduje tuto konstrukci, měla by být vazba potvrzena ve specifikaci materiálu.

Lze keprovou tkaninu použít na zakřivené formy?

Ano. Může se přizpůsobit mírným křivkám a měnícím se obrysům, ale skutečné zakrytí závisí na hmotnosti tkaniny, konstrukci příze a geometrii formy. Zkouška tváření je užitečná pro složité součásti nebo součásti s malým poloměrem.

Lze jej použít na viditelné díly z uhlíkových vláken?

Ano. Diagonální vazba může zůstat viditelná po formování a povrchové úpravě. Konzistentní orientace tkaniny během stříhání a pokládání je důležitá, když je požadován jednotný vzor.

Lze upravit hmotnost a rozměry látky?

Ano. Hmotnost, šířka, délka a související specifikace mohou být definovány podle komponenty a výrobního procesu.

Jaké informace jsou potřebné pro cenovou nabídku?

Užitečné informace zahrnují konstrukci vazby, kvalitu uhlíkových vláken, GSM, šířku, délku role, množství, aplikaci a proces formování. U viditelných částí by měla být také specifikována požadovaná povrchová úprava a směr vzoru.

Může být vzorek vyhodnocen před výrobou?

Vyhodnocení vzorku lze vzít v úvahu, když je třeba zkontrolovat tkaninu z hlediska splývavosti, kompatibility s pryskyřicí, vzhledu povrchu nebo chování při zpracování s konkrétní výrobní metodou.

Znamená keprová vazba vyšší pevnost?

Ne. Samotná konstrukce vazby neurčuje pevnost nebo tuhost hotového kompozitu. Tyto vlastnosti závisí na třídě uhlíkových vláken, hmotnosti tkaniny, systému pryskyřice, orientaci vláken, objemu vláken, tloušťce laminátu a podmínkách zpracování.
