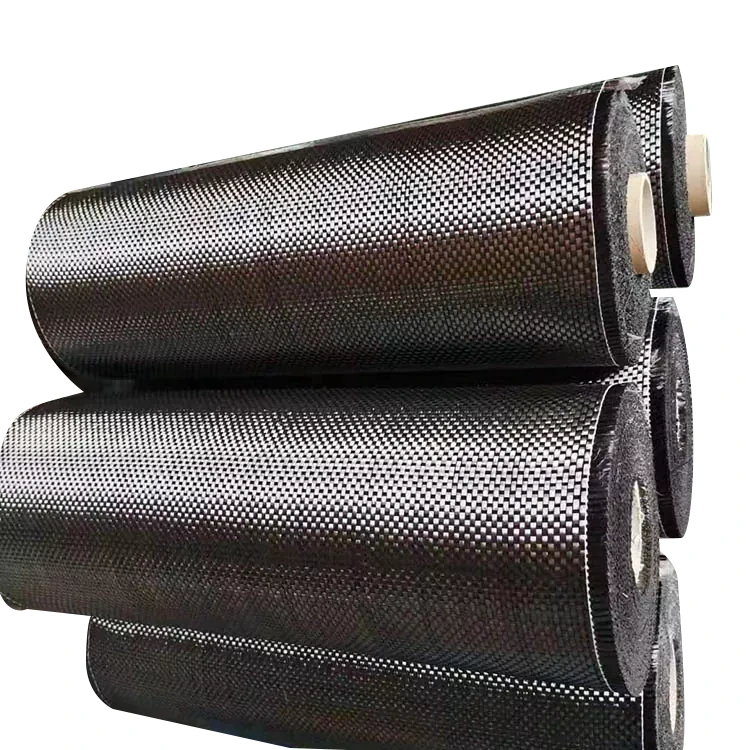

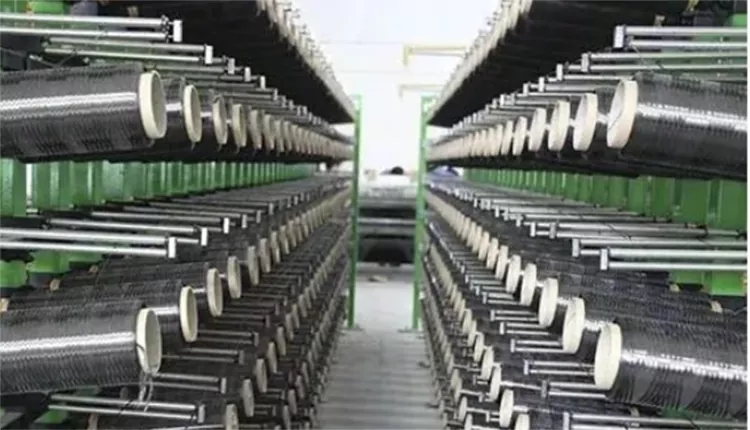

Tkanina z uhlíkových vláken v hladké vazbě

Tkanina z uhlíkových vláken v plátnové vazbě používá jednoduché provázání osnovních a útkových přízí, aby vytvořila pravidelnou tkanou strukturu. Opakované body křížení poskytují tkanině stabilní povrch, který lze relativně snadno identifikovat, řezat a umístit během vrstvení kompozitu. Směr osnovy a útku je také vizuálně jasný, což pomáhá výrobním týmům udržet zamýšlenou orientaci při přípravě více vrstev.

Pro výrobu kompozitů je tato pravidelná struktura užitečná, když je třeba s materiálem manipulovat konzistentně z jedné části do druhé. Hmotnost tkaniny, třída uhlíkových vláken, počet přízí, šířka a kompatibilita pryskyřice je stále třeba specifikovat samostatně, protože samotný vzor vazby nedefinuje mechanické vlastnosti hotového laminátu.

Jak plátnová vazba ovlivňuje manipulaci s tkaninou

V plátnové vazbě každá osnovní příze prochází přes a pod po sobě jdoucí útkové příze. To vytváří relativně stabilní strukturu tkaniny s pravidelným mřížkovým vzhledem.

Během řezání a pokládání usnadňují jasné směry osnovy a útku kontrolu, zda byla vrstva umístěna podle výkresu laminátu. To je zvláště užitečné, když je ze stejné role vyříznuto několik vrstev a každá vrstva potřebuje zachovat konzistentní orientaci.

Stejná konstrukce má také omezení. Protože se příze často proplétají, látka se nechová jako volná nebo vysoce splývavá výztuha. U úzkých poloměrů, hlubokých obrysů nebo složitých trojrozměrných forem by měl být skutečný materiál vyhodnocen oproti geometrii součásti před výrobou.

Z tohoto důvodu by výběr tkaniny měl vzít v úvahu jak požadavek na vyztužení, tak způsob, jakým bude materiál řezán, umístěn a tvarován během výroby.

Struktura vazby a design laminátu

Tkaná tkanina z uhlíkových vláken poskytuje vyztužení ve směru osnovy i útku. Tím se liší od jednosměrné výztuže, kde je většina souvislých vláken soustředěna v jednom hlavním směru.

U laminovaného kompozitu může tedy tkaná látka poskytovat vyvážené vyztužení v rámci jednotlivé vrstvy. Konečná orientace vláken komponenty je však stále určena kompletním plánem laminátu, včetně směru vrstvy, počtu vrstev, hmotnosti tkaniny a geometrie součásti.

Vazba by neměla být považována za přímý údaj o síle. Dvě tkaniny se stejnou vazbou mohou produkovat různé kompozitní vlastnosti, pokud se jejich třídy uhlíkových vláken, plošné hmotnosti, pryskyřičné systémy nebo objemové podíly vláken liší.

Výběr látky pro různé geometrie

Vhodnost tkané výztuže závisí částečně na tvaru hotové součásti. Ploché panely a komponenty s jemnými křivkami se obecně snáze zakrývají, protože tkanina se nemusí přizpůsobovat velkým změnám ve směru povrchu.

Složitější formy vyžadují větší pozornost k závoji. Když je tkanina tlačena kolem těsného poloměru, osnova a útek se mohou vzájemně posunout, což vytváří místní deformace nebo vrásky. Tyto efekty mohou ovlivnit jak vzhled povrchu, tak konzistenci laminátu.

U nové součásti může malá zkouška tvářením pomoci určit, zda zvolená hmotnost tkaniny a konstrukce mohou sledovat formu bez nadměrného zkreslení. Vzor střihu, orientace vrstvy a posloupnost kladení by měly být zvažovány společně, spíše než hodnotit látku odděleně od výrobního procesu.

Ploché a jemně zakřivené díly

Běžná tkaná konstrukce se často snáze umístí na ploché panely, kryty, desky a komponenty s mírným zakřivením. Viditelný rastrový vzor také umožňuje relativně snadnou kontrolu orientace sousedních vrstev během pokládání.

Komplexní lisované tvary

Pro hlubší obrysy nebo užší poloměry nabývá na důležitosti srst a smykové chování. Tkanina by měla být testována na skutečné nebo reprezentativní formě, zvláště když konečný povrch zůstane viditelný.

Co může Yuruis dodat

Specifikace tkaniny lze definovat podle požadavků procesu výroby kompozitu. Mezi typické položky k potvrzení patří:

· Konstrukce s plátnovou vazbou

· Stupeň uhlíkových vláken

· Plochová hmotnost / GSM

· Šířka látky

· Délka role

· Tloušťka

· Požadavky na povrch

· Kompatibilita s pryskyřicí

· Zamýšlený proces formování

Když je materiál nahrazen nebo přizpůsoben stávající výrobní specifikaci, poskytnutí aktuálního datového listu tkaniny, vzorku nebo známého GSM může pomoci přesněji definovat požadovanou konstrukci.

Typická specifikace plátnové vazby

Od řezání po laminaci

Před zavedením pryskyřice tkanina normálně prochází několika přípravnými kroky. Požadované rozměry jsou označeny a nařezány, poté je každá vrstva umístěna podle návrhu laminátu.

U vícevrstvých součástí může být nutné, aby výrobní tým změnil orientaci po sobě jdoucích vrstev, aby se dosáhlo požadovaného uspořádání vyztužení. Vzhledem k tomu, že směr osnovy a útku je u hladké tkaniny snadno rozpoznatelný, lze orientaci kontrolovat během nanášení, aniž by se spoléhalo pouze na řezné značky.

Při manipulaci je třeba se vyvarovat zbytečného natahování. Nadměrné napětí nebo opakovaný pohyb může změnit místní uspořádání příze, které se po formování může stát viditelným. Množství potřebné manipulace závisí také na hmotnosti tkaniny, těsnosti vazby a geometrii součásti.

Aplikace ve výrobě kompozitů

Plain Weave Carbon Fiber Fabric lze použít v lisovaných kompozitních součástech, kde je běžná tkaná výztuž kompatibilní s návrhem dílu a výrobním procesem.

V automobilových aplikacích může být použit pro vnitřní obložení, panely, kryty a vybrané konstrukční nebo polostrukturální kompozitní díly. Požadovaná konstrukce tkaniny závisí na geometrii součásti a specifikaci laminátu.

U jízdních kol a sportovního vybavení lze do lisovaných laminátů začlenit vyztužení tkanými uhlíkovými vlákny, kde je požadovaná orientace a tloušťka vláken stanovena konstrukcí součásti.

V elektronice a průmyslových zařízeních může být tkanina z uhlíkových vláken použita v krytech, panelech a dalších kompozitních strukturách. Vzhledem k tomu, že uhlíkové vlákno je elektricky vodivé, je třeba vzít v úvahu požadavky na elektrickou izolaci, uzemnění a elektromagnetické záření tam, kde je materiál používán v blízkosti elektronických sestav.

Vhodná specifikace tkaniny by proto měla být určena spíše z hotové součásti než ze samotného vzoru vazby.

Povrchový vzhled a zpracování

Když tkané uhlíkové vlákno zůstane viditelné po formování, konečný vzhled závisí na více než na suchém vzoru tkaniny. Distribuce pryskyřice, zarovnání vláken, konsolidace, stav povrchu formy a konečná úprava, to vše může ovlivnit vzhled vytvrzeného dílu.

U viditelných povrchů by měla být tkanina umístěna konzistentně a chráněna před zbytečným posunutím během pokládání. Sousední kusy mohou být také potřeba zarovnat tak, aby se tkaný vzor znatelně neměnil z jedné části součásti na druhou.

Pokud je komponenta opatřena čirým nátěrem nebo jinou povrchovou úpravou, nátěrový systém by měl být kompatibilní s vytvrzeným kompozitem a zamýšleným provozním prostředím. Jednotný vzhled suché tkaniny sám o sobě nezaručuje stejný vzhled po formování.

FAQ

Co je tkanina z uhlíkových vláken v hladké vazbě?

Jedná se o tkané vyztužení z uhlíkových vláken, ve kterém osnovní a útkové příze opakovaně přecházejí přes sebe a pod sebe. To vytváří pravidelnou strukturu tkaniny s jasně identifikovatelnými směry vláken.

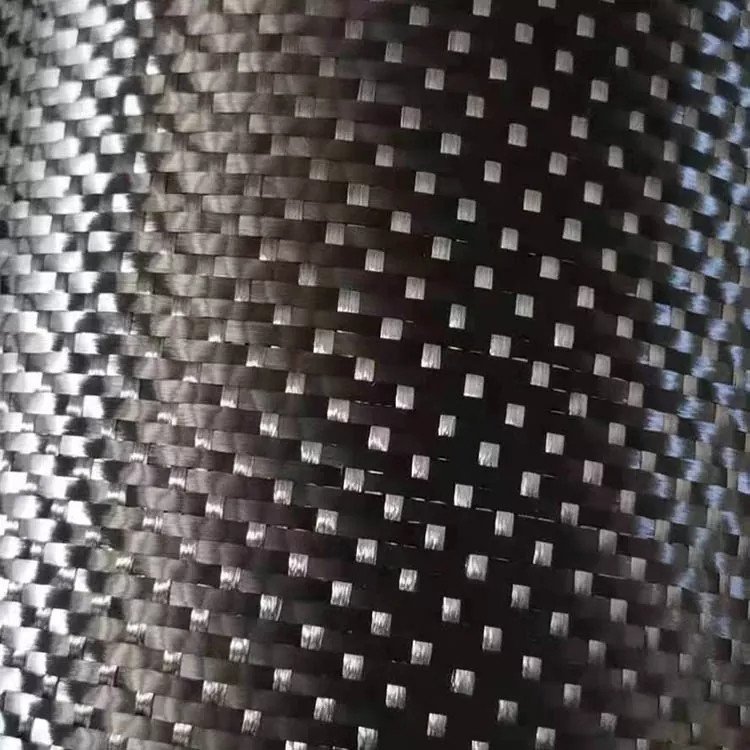

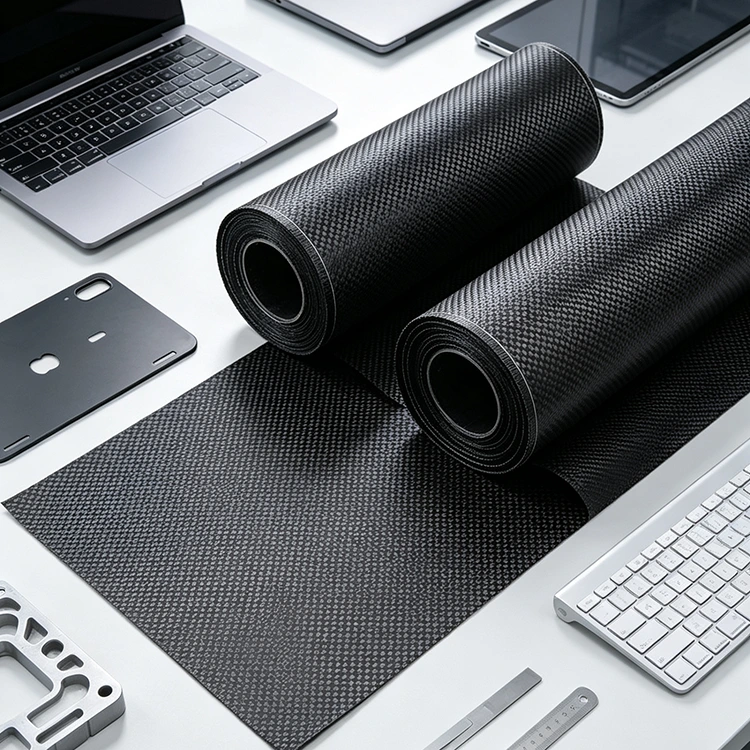

Jak vypadá plátnová uhlíková vlákna?

Osnova a útek tvoří opakovaný vzor nad spodní stranou, který vytváří pravidelný mřížkovitý vzhled. Vzhledově se liší od keprové tkaniny, která má charakteristický diagonální vzor.

Je plátnová vazba vhodná pro viditelné díly z uhlíkových vláken?

Ano. Pravidelná vazba může tvořit část viditelného povrchu kompozitní součásti. Konečný vzhled také závisí na distribuci pryskyřice, konsolidaci, stavu formy a povrchové úpravě.

Lze plátnovou vazbu použít na zakřivené formy?

Ano, ale vhodnost závisí na zakřivení, poloměru a trojrozměrné geometrii formy. U složitých tvarů může zkouška tvarování pomoci identifikovat potenciální zvrásnění, deformaci příze nebo potíže během kladení.

Určuje plátnová vazba pevnost kompozitu?

Ne. Vlastnosti hotového kompozitu závisí na třídě uhlíkových vláken, hmotnosti tkaniny, systému pryskyřice, objemovém podílu vlákna, orientaci vrstvy, tloušťce laminátu a podmínkách vytvrzování nebo lisování. Výplet je pouze jednou částí specifikace materiálu.

Lze přizpůsobit hmotnost a šířku látky?

Ano. Hmotnost, šířka, délka role a další specifikace mohou být definovány podle požadavků výroby. Požadovaná třída uhlíkových vláken a zamýšlený proces formování by měly být také uvedeny při žádosti o cenovou nabídku.

Jaké informace by měly být uvedeny pro cenovou nabídku?

Užitečné informace zahrnují požadované GSM, jakost uhlíkových vláken, konstrukci vazby, šířku, délku role, množství, aplikaci a proces formování. Stávající specifikace tkaniny nebo vzorek mohou také pomoci, když materiál potřebuje odpovídat zavedenému výrobnímu procesu.

Může být vzorek vyhodnocen před hromadnou výrobou?

Vyhodnocení vzorku může být uspořádáno, když je třeba zkontrolovat tkaninu z hlediska splývavosti, kompatibility pryskyřice, vzhledu povrchu nebo chování při zpracování se specifickým procesem výroby kompozitu.

Je plátnová vazba pevnější než keprová?

Žádná vazba by neměla být považována za pevnější na základě samotného vzoru vazby. Mechanické vlastnosti hotového laminátu jsou ovlivněny typem vlákna, hmotností tkaniny, systémem pryskyřice, orientací vláken, konstrukcí laminátu a podmínkami zpracování.
