Termoplastické předimpregnované uhlíkové vlákno

Termoplastické předimpregnované uhlíkové vlákno kombinuje kontinuální nebo specifikované vyztužení uhlíkovými vlákny s matricí z termoplastické pryskyřice. Na rozdíl od běžného termosetového prepregu je termoplastická matrice změkčena nebo roztavena zahříváním a poté zpevněna pod tlakem před ochlazením. Díky tomu je materiál relevantní pro kompozitní procesy, kde je třeba do výrobního cyklu začlenit ohřev, tvarování a chlazení.

Klíčovým rozdílem je chování pryskyřice během zpracování. Termosetový systém spoléhá na vytvrzovací reakci pro vytvoření konečné struktury matrice, zatímco termoplastický systém lze zahřát do zpracovatelného stavu a po ochlazení znovu ztuhnout. Skutečná teplota zpracování a podmínky tvarování závisí na zvoleném složení pryskyřice a konstrukci prepregu.

Vyztužení uhlíkovými vlákny, termoplastická matrice

Karbonové vlákno má výztužnou funkci, zatímco termoplastická pryskyřice obklopuje a podporuje strukturu vlákna. Výsledný laminát kombinuje vlastnosti vybraného uhlíkového vlákna s charakteristikami termoplastické matrice, takže konečné mechanické a tepelné chování nelze určit pouze z typu uhlíkového vlákna.

V závislosti na specifikované konstrukci materiálu mohou relevantní vlastnosti zahrnovat:

· Vysoký potenciál poměru síly k hmotnosti

· Nízká hustota materiálu

· Dobrá tuhost

· Odolnost proti únavě

· Elektrická a tepelná vodivost

· Dobrá rozměrová stabilita

· Odolnost proti korozi

Tyto vlastnosti by měly být vyhodnoceny společně s typem pryskyřice, architekturou vlákna, obsahem vláken, tloušťkou laminátu a podmínkami zpracování, spíše než aby byly považovány za stálé vlastnosti každého termoplastického prepregu.

Zahřívat, formovat, konsolidovat, chladit

U výroby termoplastických kompozitů je výběr materiálu úzce spojen s procesem tváření. Prepreg se zahřeje na teplotu, při které se zvolená pryskyřice stane dostatečně měkkou nebo roztavenou, vytvaruje se proti požadované geometrii, zpevní se pod tlakem a poté se ochladí, aby si udržel tvar.

Z praktického hlediska výroby je základní postup:

Zahřátí → Forma → Konsolidovat → Chladit

Tento koncept zpracování lze aplikovat na lisování, tvarování za tepla, lisování za tepla a další způsoby tvarování za tepla, v závislosti na systému pryskyřice, konstrukci výztuže, zařízení a geometrii součásti. Způsob ohřevu a teplotní okno by měly být stanoveny ze skutečné specifikace pryskyřice spíše než ze samotného názvu produktu.

U opakované výroby je doba cyklu ovlivněna také tloušťkou součásti, rychlostí ohřevu, teplotou tváření, konsolidačním tlakem, způsobem chlazení a použitým zařízením. Tyto faktory je třeba vzít v úvahu při posuzování, zda materiál vyhovuje stávající výrobní lince.

Informace o produktu

Kde má zpracování termoplastů smysl

Termoplastický prepreg Carbon Fiber lze zvážit, když výrobní proces vyžaduje vyztužení uhlíkovými vlákny spolu s tepelně tvarovatelnou matricí. Materiál je zvláště důležitý pro díly, které vyžadují definovaný cyklus tváření a opakovatelné podmínky konsolidace.

Automobilový průmysl

Automobilové aplikace mohou zahrnovat lehké panely, výztužné díly, konstrukční držáky, interiérové ​​komponenty a další kompozitní díly. Výběr materiálu by měl zohledňovat požadovanou strukturu laminátu, tvarovací teplotu, dobu cyklu a rozměrové požadavky součásti.

Průmyslová zařízení

Průmyslové aplikace zahrnují lehká pouzdra, panely, držáky a konstrukční kompozitní komponenty. Vhodná konstrukce materiálu závisí na požadované tuhosti, tloušťce, geometrii a výrobním procesu.

Přeprava

Dopravní komponenty mohou využívat vyztužení uhlíkovými vlákny tam, kde je třeba vyvážit hmotnostní a konstrukční požadavky s opakovatelným procesem tepelného tvarování. Geometrie součásti a objem výroby jsou důležitými kritérii při výběru cesty tváření.

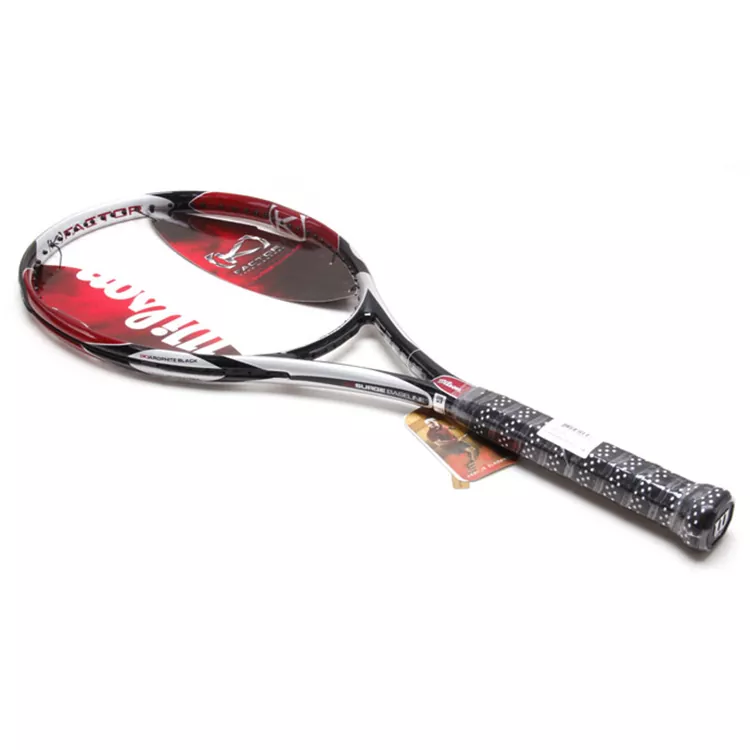

Sportovní vybavení

Komponenty jízdních kol, sportovní konstrukce a další lehké vybavení mohou používat termoplastický prepreg z uhlíkových vláken, pokud je konstrukce součásti kompatibilní s tepelným tvarováním a konsolidací. Požadavky na povrch, orientaci laminátu a tloušťku dílu je třeba definovat společně s procesem formování.

Co potvrdit před výrobou

Termoplastický prepreg by měl být specifikován svou konstrukcí materiálu a požadavky na zpracování spíše než samotným názvem produktu. Uhlíková vlákna, termoplastická pryskyřice, obsah pryskyřice a rozměry materiálu ovlivňují chování prepregu během tváření.

FAQ

Jak se termoplastický prepreg liší od termosetového prepregu?

Hlavním rozdílem je chování matrice během zpracování. Termosetový prepreg prochází vytvrzovací reakcí, aby se vytvořila jeho konečná struktura, zatímco termoplastická matrice může být změkčena nebo roztavena zahřátím a znovu ztuhlá ochlazením. Skutečné okno zpracování závisí na systému pryskyřice.

Lze termoplastické prepregové uhlíkové vlákno tvarovat za tepla?

V závislosti na pryskyřičném systému, konstrukci výztuže a tloušťce materiálu lze uvažovat o tepelném tvarování, lisování za tepla a lisování. Tvarovací teplota a tlak by měly být stanoveny podle specifické specifikace materiálu.

Je vhodný pro automobilové komponenty?

Může být zvažován pro automobilové lehké komponenty, kde vyztužení uhlíkovými vlákny a proces tvarování termoplastů odpovídají designu komponenty. Vybraná pryskyřice, struktura laminátu a tvarovací cyklus by měly být vyhodnoceny společně.

Lze termoplastický prepreg znovu zahřát?

Termoplastické materiály lze obecně znovu zahřívat v rámci jejich vhodného rozsahu zpracování, protože matrice při zahřívání měkne. Přípustný teplotní rozsah, rychlost ohřevu a počet tepelných cyklů závisí na složení pryskyřice a konstrukci materiálu.

Může Yuruis přizpůsobit materiál?

Ano. Yuruis zajišťuje výrobu na zakázku a může projednat přizpůsobené rozměry a materiálové specifikace podle aplikace zákazníka, požadavků na laminát a procesu tváření.

Jaké informace mám zaslat pro cenovou nabídku?

Pro užitečnou cenovou nabídku uveďte zamýšlenou aplikaci, požadovanou šířku a tloušťku, specifikaci uhlíkových vláken, preferovanou termoplastickou pryskyřici, pokud je známa, způsob tváření, odhadované množství a jakoukoli existující specifikaci materiálu nebo výkres. Tyto detaily pomáhají určit vhodnou konstrukci materiálu a požadavky na výrobu.
