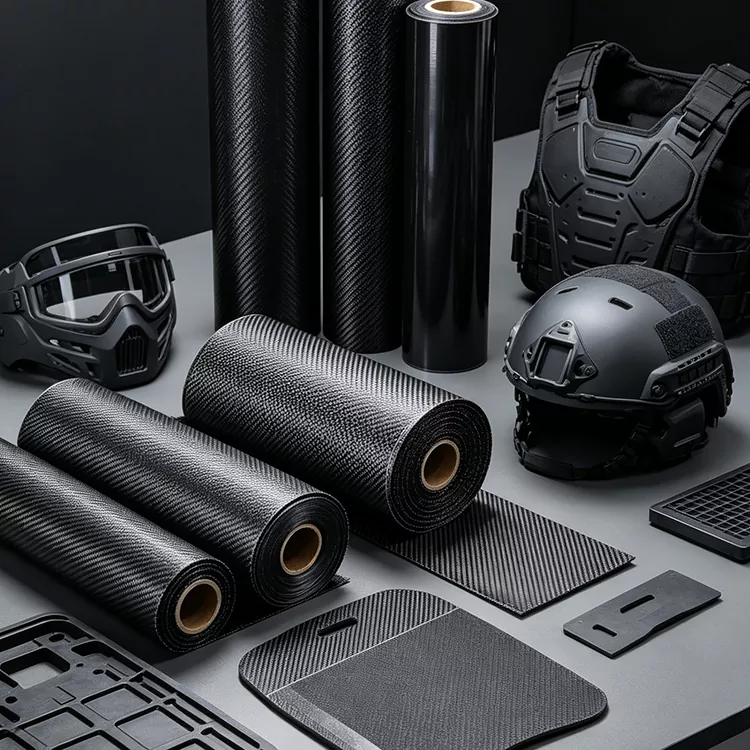

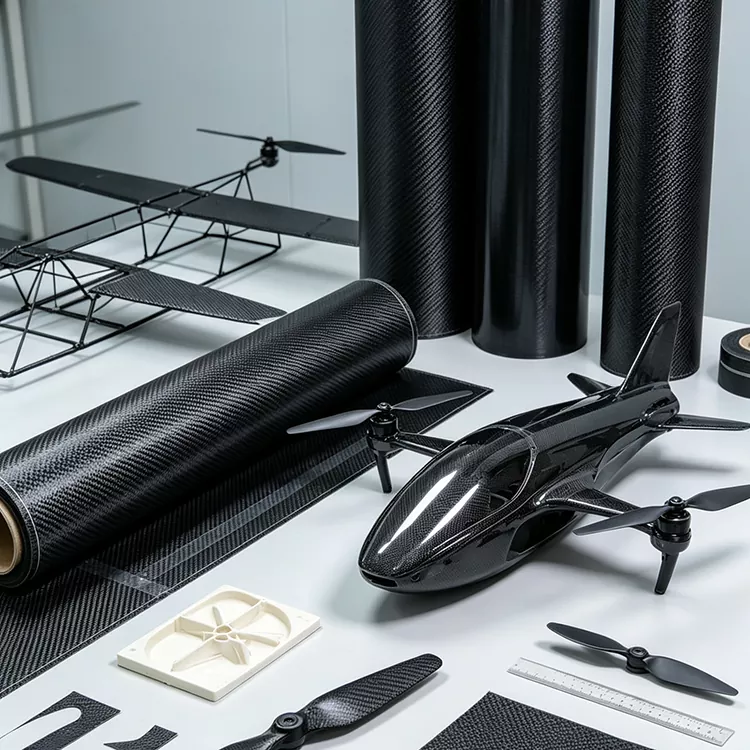

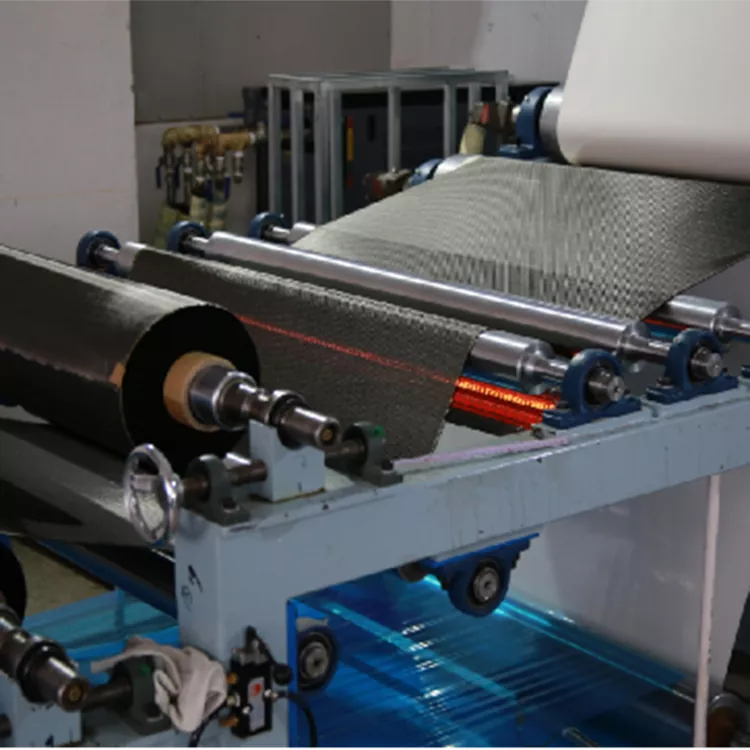

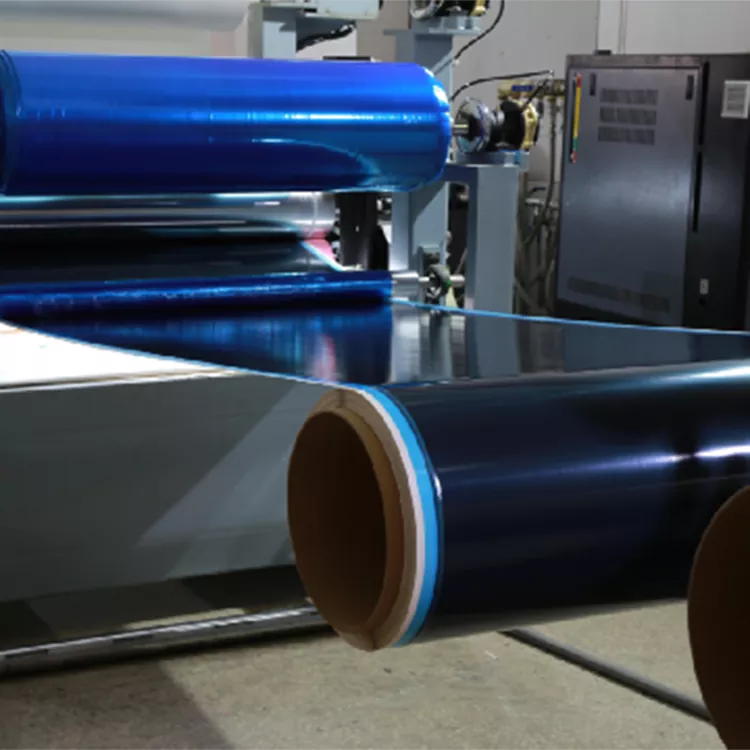

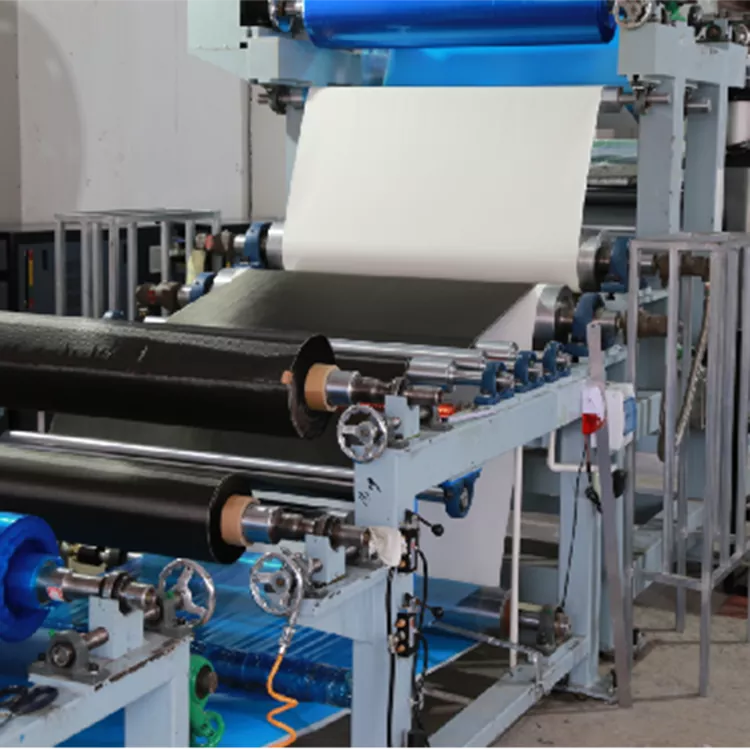

3K UD a obousměrný prepreg z uhlíkových vláken

3K UD a obousměrný prepreg z uhlíkových vláken kombinuje vyztužení 3K uhlíkovými vlákny s předimpregnovanou pryskyřičnou matricí ve dvou různých uspořádáních vláken. Konstrukce UD koncentruje souvislá vlákna hlavně v jednom směru, zatímco obousměrná konstrukce poskytuje vyztužení ve dvou hlavních směrech. Volba mezi nimi souvisí především s dráhou zatížení, laminátovou strukturou a geometrií hotového kompozitního dílu.

Pro výrobce kompozitů je toto rozlišení důležitější než samotné označení 3K. Komponenta s dominantním tahem, ohybem nebo axiálním zatížením může mít prospěch z laminátu postaveného kolem definovaného směru vláken, zatímco panel nebo skořepina vystavená zatížení ve dvou směrech může vyžadovat vyváženější uspořádání vyztužení.

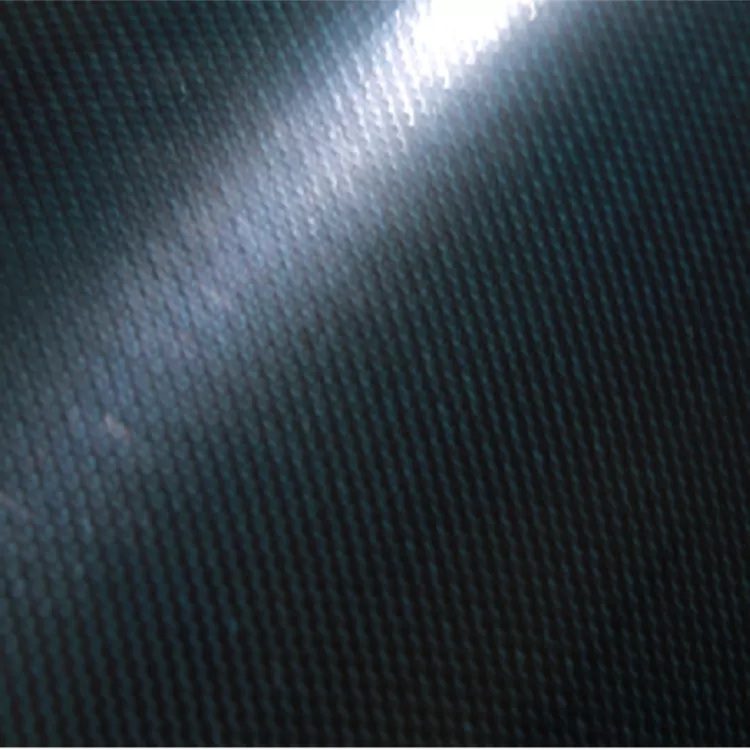

Konstrukce UD a obousměrných vláken

U konstrukce UD jsou souvislá uhlíková vlákna soustředěna převážně v jednom směru. Díky tomu je materiál vhodný pro součásti, kde má konstrukční návrh jasnou primární dráhu zatížení, jako jsou hřídele, nosníky, tyče a podlouhlé konstrukční části.

Obousměrná konstrukce poskytuje vyztužení ve dvou hlavních směrech. Lze jej uvažovat pro panely, kryty, pouzdra a další komponenty, kde laminát potřebuje přenášet zatížení ve dvou osách spíše než převážně v jednom směru.

Uspořádání vláken samo o sobě neurčuje výkon hotového dílu. Ke konečným vlastnostem kompozitu přispívá kvalita vlákna, objemový podíl vlákna, systém pryskyřice, orientace laminátu, počet vrstev, konsolidace a podmínky vytvrzování.

Co znamená 3K?

Označení 3K označuje koudel z uhlíkových vláken obsahující přibližně 3000 jednotlivých vláken. Popisuje spíše velikost svazku vláken než konkrétní pevnostní třídu.

Při výběru materiálu by se proto mělo uvažovat o 3K společně s třídou uhlíkových vláken, pryskyřičným systémem a konstrukcí výztuže. Kabel 3K lze použít v různých laminátových architekturách a konečné vlastnosti kompozitu závisí na tom, jak je výztuž orientována, zpevněna a vytvrzena.

Toto rozlišení je zvláště důležité při srovnávání UD a obousměrných materiálů. Označení 3K označuje pramen vláken, zatímco UD neboli obousměrná konstrukce popisuje, jak je tato výztuž uspořádána v prepregu.

Informace o materiálu

Výběr směru vlákna

Pro 3K UD a obousměrnou předimpregnovanou tkaninu z uhlíkových vláken je první praktickou otázkou, jak se očekává, že hotový komponent unese své zatížení. Výztuha by měla být uspořádána tak, aby laminát poskytoval materiál tam, kde to design vyžaduje, spíše než volit UD nebo obousměrnou konstrukci založenou pouze na vzhledu látky.

Konstrukce UD

UD výztuž je běžně uvažována pro hřídele, tyče, nosníky a další podlouhlé díly s definovaným primárním směrem zatížení. Další vrstvy mimo osu mohou být začleněny do laminátu, když součást také potřebuje vyztužení napříč sekundárními směry.

Obousměrná konstrukce

Obousměrné vyztužení lze uvažovat u panelů, krytů, krytů a dalších částí, kde zatížení nebo požadavky na tuhost přesahují dva hlavní směry. Skutečná rovnováha mezi těmito dvěma směry závisí na konstrukci materiálu a harmonogramu laminátu.

Laminátový design

Konstrukce prepregu by měla být hodnocena jako součást kompletního laminátu spíše než jako izolovaná deska. Orientace vláken, sekvence vrstev, tloušťka, obsah pryskyřice a podmínky konsolidace ovlivňují, jak se zatížení přenáší přes hotový kompozit.

Typické aplikace

Materiál lze uvažovat pro kompozitní součásti, kde je požadováno směrové vyztužení a řízený obsah pryskyřice. Vhodná konstrukce závisí na geometrii dílu, stavu zatížení, způsobu lisování a požadované tloušťce laminátu.

Sportovní vybavení

Materiál lze použít v lehkých sportovních konstrukcích, kde tuhost, únavové chování a hmotnost jsou důležitými konstrukčními faktory. Potenciální aplikace zahrnují golfové hřídele, součásti jízdních kol, konstrukce raket, pádla a další lisované kompozitní díly.

Automobilové komponenty

Automobilové aplikace mohou zahrnovat lehké panely, výztužné komponenty, vybrané konstrukční díly a komponenty orientované na výkon. Konstrukce UD může být zvažována tam, kde má díl definovanou primární dráhu zatížení, zatímco obousměrná výztuž může být použita tam, kde je vyžadována podpora ve dvou osách.

Průmyslové kompozitní díly

Průmyslové aplikace mohou zahrnovat panely, kryty, konzoly, nosníky, tyče a lehké komponenty zařízení. Preferovaná konstrukce závisí na tom, zda má komponent dominantní směr zatížení nebo vyžaduje vyztužení ve více směrech.

Elektronické vybavení

U vybraných krytů zařízení a konstrukčních součástí mohou uhlíková vlákna poskytnout nízkou hmotnost a konstrukční podporu. Vzhledem k tomu, že uhlíkové vlákno je elektricky vodivé, měly by být požadavky na elektrickou izolaci a elektromagnetické vlastnosti považovány za součást návrhu kompletní sestavy.

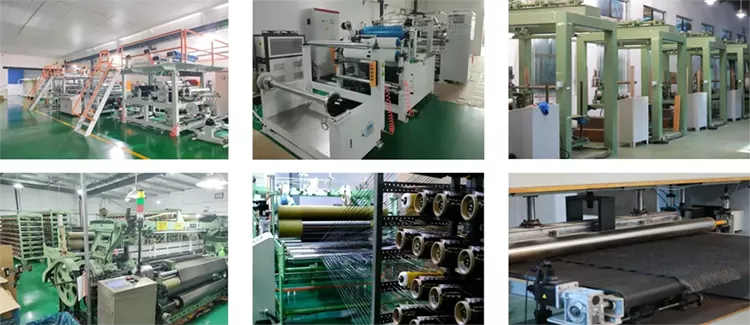

Výběr materiálu před výrobou

U nového kompozitního projektu by měl být materiál specifikován podle součásti a výrobního procesu spíše než podle samotného názvu produktu. Důležité informace zahrnují požadovanou konstrukci vláken, pryskyřičný systém, šířku, tloušťku, plán laminátu a způsob tvarování.

U dílů UD by měl být směr primárního vlákna identifikován spolu s jakýmkoli požadovaným mimoosým vyztužením. U obousměrných dílů by měla být potvrzena požadovaná vyváženost výztuže a orientace vrstvy. Tyto podrobnosti pomáhají určit, zda je specifikace materiálu v souladu se zamýšlenou dráhou zatížení.

Požadavky na pryskyřici by měly být také potvrzeny před výrobou. Protože se jedná o prepregový materiál, pryskyřičný systém a obsah pryskyřice ovlivňují podmínky manipulace, skladování, tvarování a vytvrzování. Pokud je materiál integrován do stávajícího výrobního procesu, mohou být jako reference použity aktuální parametry zpracování zákazníka nebo specifikace materiálu.

FAQ

Co je to prepreg z uhlíkových vláken 3K UD?

Jedná se o prepreg využívající vyztužení z 3K uhlíkových vláken uspořádaných převážně v jednom směru a kombinovaných s pryskyřičnou matricí před lisováním. Je vhodný pro kompozitní díly, kde výztuž musí sledovat definovaný směr zatížení.

Jaký je rozdíl mezi UD a obousměrným uhlíkovým vláknem?

UD umístí většinu kontinuálních vláken podél jednoho primárního směru. Obousměrná konstrukce poskytuje vyztužení ve dvou hlavních směrech. Výběr závisí na podmínkách zatížení, geometrii součásti a laminátovém designu hotové součásti.

Obsahuje již materiál pryskyřici?

Ano. Jedná se o prepregový materiál, což znamená, že vyztužení uhlíkovými vlákny již bylo zkombinováno s pryskyřicovou matricí. Specifický pryskyřičný systém a obsah pryskyřice by měly být potvrzeny pro vybranou specifikaci.

Je 3K stejný jako stupeň pevnosti?

Č. 3K popisuje přibližný počet vláken koudele z uhlíkových vláken. Konečný výkon kompozitu také závisí na jakosti vlákna, systému pryskyřice, objemovém podílu vlákna, orientaci laminátu a podmínkách vytvrzování.

Lze materiál přizpůsobit?

Ano. Yuruis poskytuje výrobu na zakázku a může projednat přizpůsobenou velikost, šířku a další požadavky projektu podle zamýšlené aplikace a výrobního procesu.

Která průmyslová odvětví používají tento typ prepregu?

Aplikace mohou zahrnovat sportovní vybavení, automobilové komponenty a průmyslové kompozitní díly. Vybrané struktury elektronických zařízení mohou také používat kompozity z uhlíkových vláken, pokud jsou materiálové a elektrické požadavky kompatibilní s aplikací.

Jaké informace bych měl poskytnout při žádosti o cenovou nabídku?

Poskytnutí požadované šířky, tloušťky, struktury vláken, požadavků na pryskyřici, aplikace, metody lisování a odhadovaného množství pomůže určit vhodnou specifikaci. U konstrukčních dílů může být pro potvrzení požadované orientace vláken také užitečný výkres nebo plán laminátu.
