FRP mřížka pro chodníky

U chodníků pro pěší v průmyslovém a venkovním prostředí musí mříž poskytovat stabilní pochozí povrch a zároveň umožnit dešťové vodě, splachovací vodě a dalším kapalinám odtékat panelem. Specifikace panelu také musí odpovídat rozpětí podpory, očekávanému zatížení a okolním podmínkám.

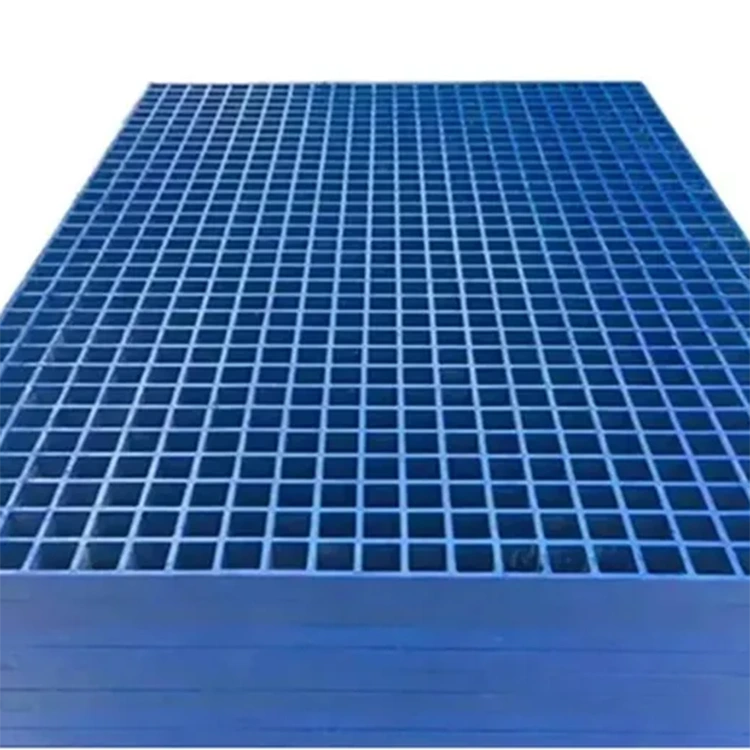

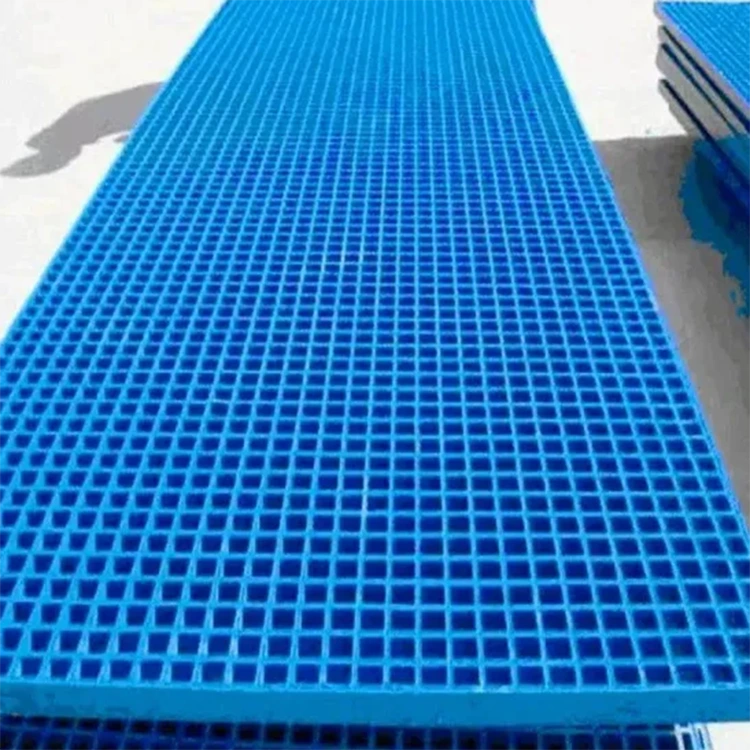

Tato FRP mřížka pro chodníky používá lisovaný otvor 38 × 38 mm a tloušťku panelu 25 mm. Konstrukce s otevřenou mřížkou podporuje odvodnění, zatímco tvarovaná konstrukce FRP poskytuje nekovovou alternativu ke konvenčním ocelovým mřížkám v oblastech, kde je vyžadována odolnost proti korozi a elektrická izolace.

Specifikace produktu

Úvahy o povrchu a drenáži

Otevřené pletivo 38 × 38 mm umožňuje vodě procházet panelem, místo aby se shromažďovala na souvislém pevném povrchu. To je užitečné pro chodníky vystavené dešti, mytí zařízení nebo procesní vodě. Otevřená konstrukce také umožňuje průchod nečistot a malých nečistot, ačkoli skutečný odvodňovací výkon závisí na nosné konstrukci a podmínkách na místě.

Uvedený protiskluzový povrch třídy A je určen do prostor, kde se chodci mohou setkat s vlhkostí. Pro konkrétní instalaci by měly být požadavky na povrchovou úpravu a protiskluznost zkontrolovány podle podmínek použití, spíše než se spoléhat pouze na specifikaci mřížky.

Tloušťka 25 mm poskytuje základní konfiguraci panelu uvedenou ve specifikaci produktu. Požadovaná tloušťka panelu pro projekt by měla být určena společně s rozpětím podpěr a návrhovým zatížením.

Aplikace v průmyslových a venkovních oblastech

FRP mřížka pro chodníkylze použít tam, kde je vyžadován pěší přístup kolem zařízení, odvodňovacích systémů nebo oblastí údržby a kde je preferován nekovový mřížkový materiál.

Typické aplikace zahrnují chemická zařízení a zařízení na čištění odpadních vod, průmyslové závody, venkovní obslužné trasy, elektrická zařízení a stavební plochy. V těchto prostředích mohou relevantní faktory výběru zahrnovat expozici chemikáliím nebo odpadní vodě, vlhkost, požadovanou vzdálenost pro chůzi, podmínky podpory a četnost přístupu.

Pro elektrické oblasti je ve specifikaci produktu uvedena elektrická izolace 10 kV a hodnota elektromagnetismu 0. Tyto údaje popisují dodávanou specifikaci produktu; projektanti by měli před použitím ověřit kompletní instalaci podle elektrických požadavků a platných norem.

Jak vybrat panel pro Walkway

Samotné rozměry panelu neurčují, zda je rošt vhodný pro konkrétní chodník. Před objednáním by měly být obvykle potvrzeny čtyři podmínky projektu.

Podpora rozpětí a načítání

Nejprve potvrďte, jak bude panel podepřen a vzdálenost mezi podpěrami. Trasy určené pouze pro pěší, plošiny pro údržbu a oblasti, které jsou příležitostně zatíženy zařízením, mohou mít různé požadavky na zatížení. Tloušťka a konfigurace panelu by proto měla být zvolena podle skutečného rozpětí a zatížení.

Provozní prostředí

Dále identifikujte okolní médium. Venkovní dešťová voda, odpadní voda, provozní chemikálie a prostředí obsahující sůl mohou klást různé požadavky na pryskyřičný systém. Uvedený typ pryskyřice Diphenyl Ether FRP by měl být zkontrolován s ohledem na chemické a teplotní podmínky instalace.

Rozměry panelu a přístup

Standardní panely lze nařezat pro instalaci, zatímco přizpůsobené velikosti a tvary lze projednat pro rozvržení projektu. Odnímatelné panely mohou být také užitečné tam, kde je vyžadován přístup k odvodňovacím kanálům, příkopům nebo zařízení pod chodníkem.

Požadavky na povrch

Tam, kde je chodník pravidelně vystaven vodě nebo čisticím operacím, je třeba zvážit odolnost proti uklouznutí společně s odvodněním. Specifikovaná protiskluznost třídy A poskytuje referenční bod pro tento model, zatímco konečný požadavek by měl být určen z podmínek na místě.

Další použití stejného lisovaného roštu

Stejnou tvarovanou panelovou konstrukci lze použít na více než jen na chodníky pro pěší. V závislosti na uspořádání podpěry a podmínkách zatížení lze mříž zpracovat také pro obslužné cesty, servisní plošiny, kryty příkopů, mostní panely, schodišťové stupně, odvodňovací plochy a průmyslové podlahy.

Tyto aplikace by neměly být považovány za zaměnitelné specifikace. Panel použitý například nad drenážním příkopem může mít jiné požadavky na rozpětí a zatížení než chodník pro pěší. Projektové výkresy, rozměry a informace o zatížení jsou proto užitečné při potvrzování vhodné konfigurace.

Zpracování a odeslání

Yuruis poskytuje služby v oblasti lisování, řezání a svařování pro zakázky na mřížky, které vyžadují další zpracování před instalací. Rozměry a tvary panelů lze připravit podle požadavků projektu.

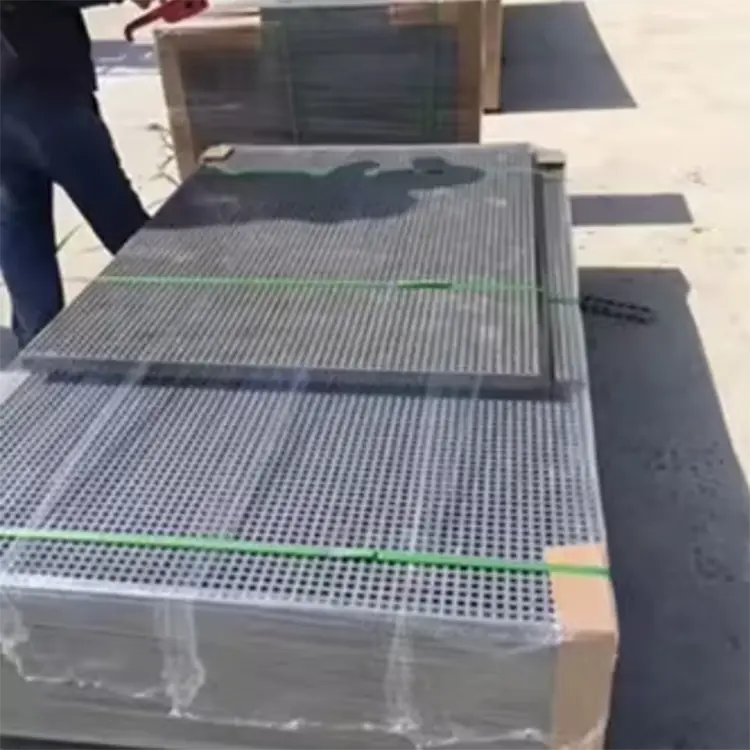

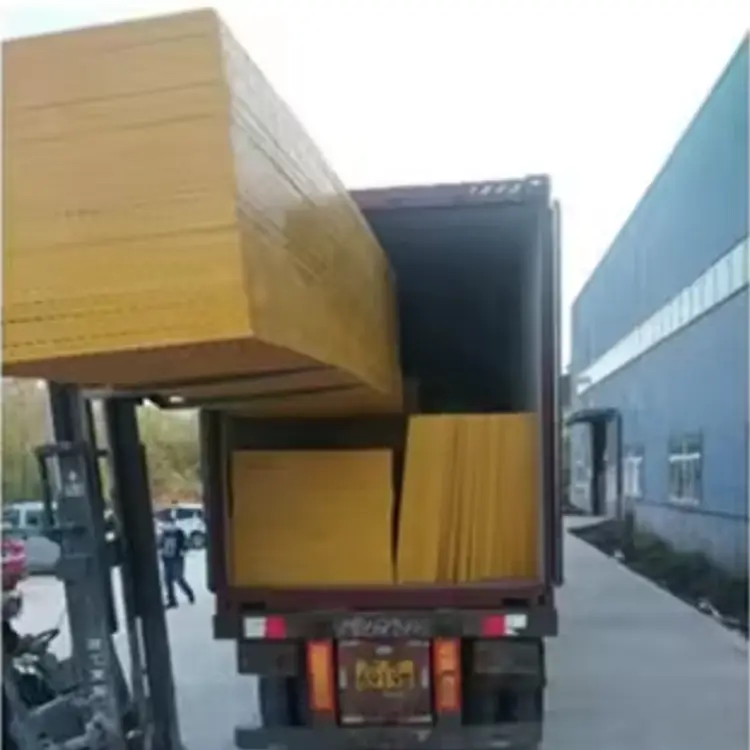

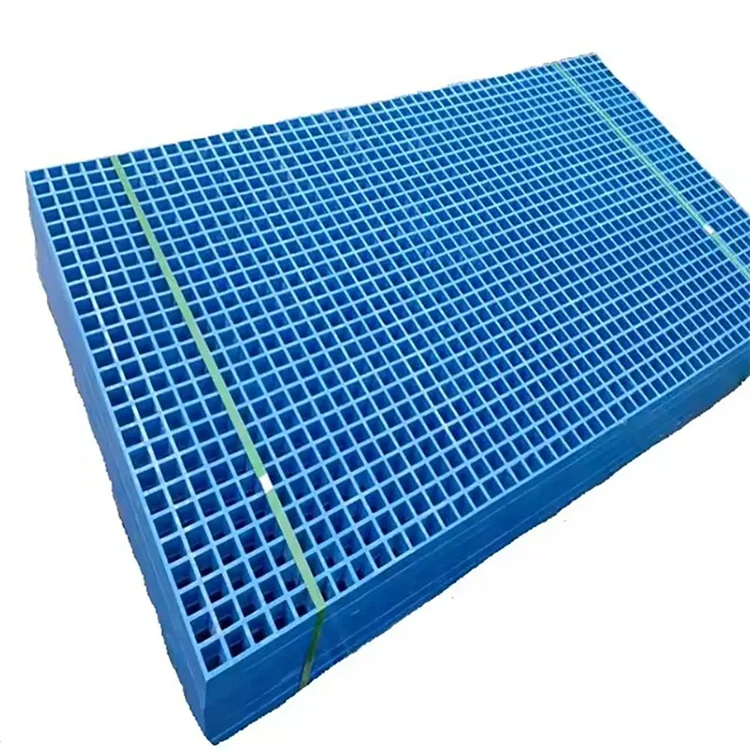

Hotový rošt je zabalen pro přepravu na podnosech. U zakázkových objednávek lze rozměry panelů, požadavky na zpracování a uspořádání balení potvrdit před výrobou tak, aby dodané panely odpovídaly instalačnímu plánu.

FAQ

Jakou velikost ok používá tento model?

Tento model používá lisovanou síťovinu 38 × 38 mm. Tloušťka panelu specifikovaná pro tento model je 25 mm.

Je tento rošt vhodný pro mokré venkovní chodníky?

Je navržen s otevřenou mřížkovou strukturou pro odvodnění a má uvedenou protiskluzovou specifikaci třídy A. U konkrétní venkovní instalace je třeba před výběrem zkontrolovat rozpětí podpěry, zatížení, drenážní uspořádání a vystavení okolnímu prostředí.

Jaké standardní velikosti panelů jsou k dispozici?

Mezi běžné specifikace patří 1220 × 3660 mm, 1220 × 4010 mm, 1524 × 4000 mm a 1524 × 4010 mm.

Lze panely nařezat na požadovaný rozměr chodníku?

Ano. K dispozici je řezání a přizpůsobené rozměry a tvary panelů lze projednat podle rozvržení instalace.

Jaké barvy jsou k dispozici?

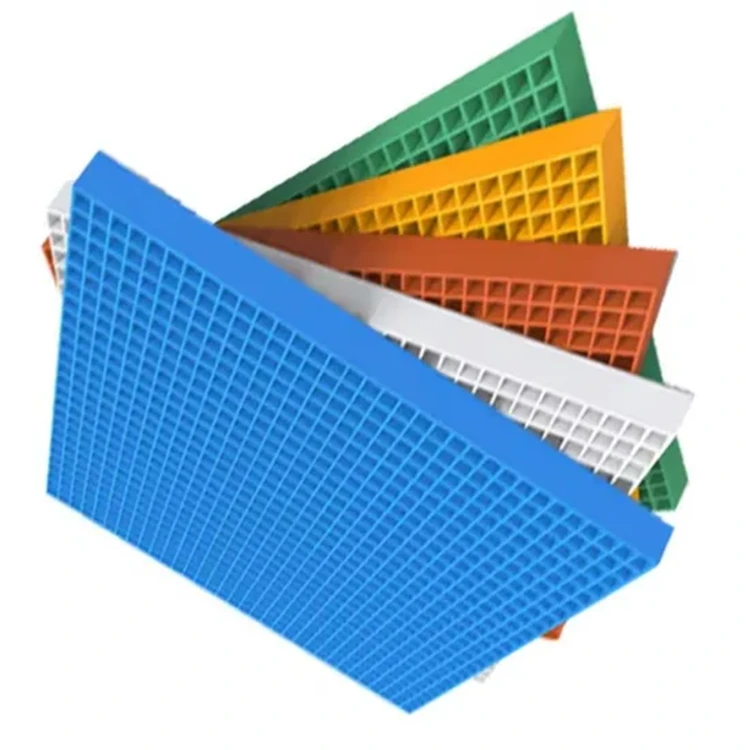

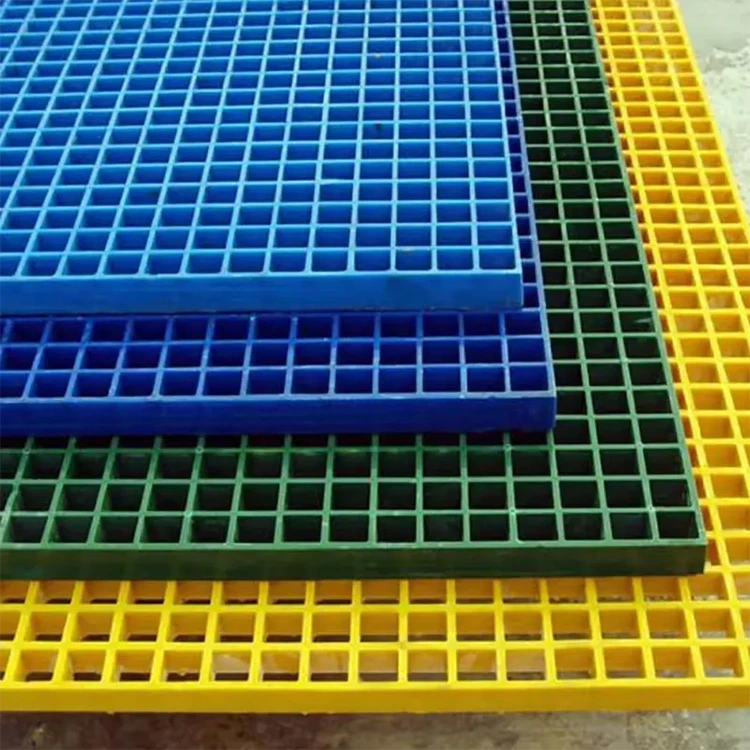

Mezi uvedené barvy patří žlutá, červená, zelená, modrá a bílá. U projektových objednávek lze také projednat přizpůsobené požadavky na barvu.

Poskytuje mřížka elektrickou izolaci?

Dodávaná specifikace uvádí elektrickou izolaci 10 kV. Kompletní instalace by měla být posouzena podle elektrických požadavků, provozních podmínek a platných projektových norem.

Lze tento rošt použít i pro jiné aplikace než chodníky?

Ano. V závislosti na nosné konstrukci a podmínkách zatížení lze tvarovaný rošt zpracovat také pro obslužné cesty, servisní plošiny, kryty příkopů, schodišťové stupně, odvodňovací plochy a průmyslové podlahy.
