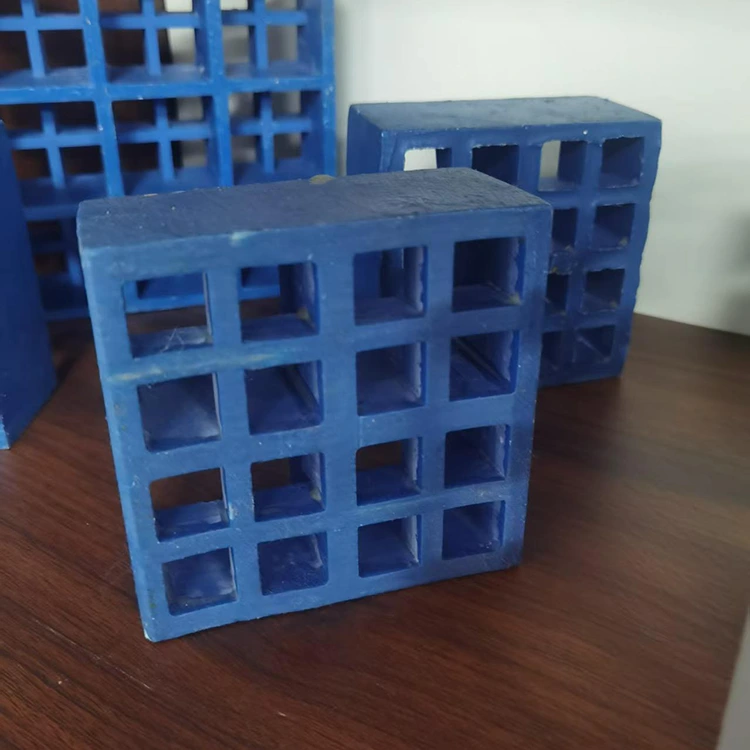

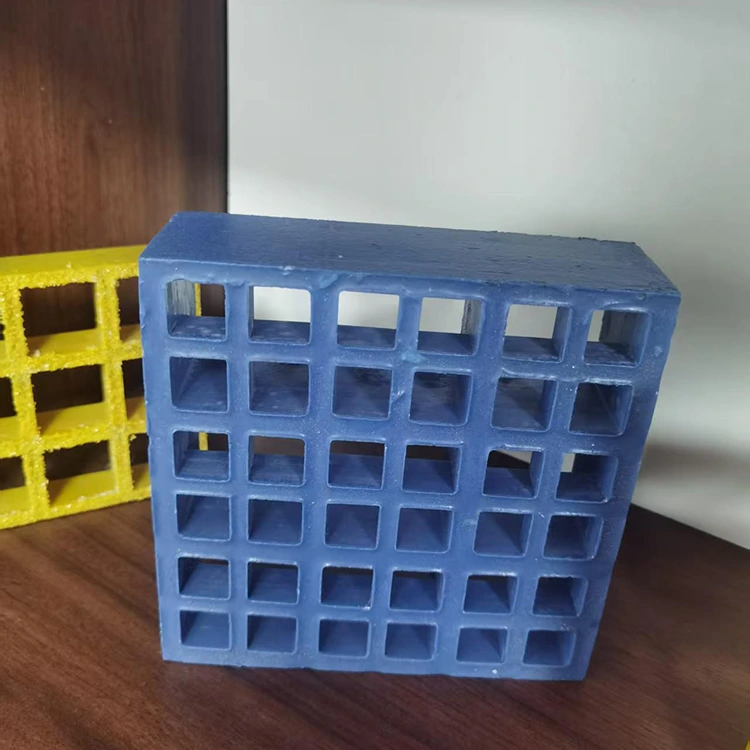

Konstrukce Lisovaná FRP sklolaminátová mřížka

Stavební projekty často vyžadují, aby mříž dělala víc než jen pochozí plochu. Panel může vyžadovat přizpůsobení odvodnění, ventilaci, přístupovým otvorům a různým rozpětím podpěr, přičemž zůstane kompatibilní s okolní konstrukcí. Konstrukce Yuruis Construction Molded FRP Fiberglass Grating se vyrábí integrací výztuže ze skleněných vláken do matrice termosetové pryskyřice a vytvořením panelu jako jedné lisované struktury. Díky této konstrukci je vhodný pro budování servisních plošin, krytů příkopů, schodišťových stupňů, prostor pro přístup k zařízení a dalších aplikací na otevřené podlaze.

Lisovaná konstrukce a integrovaná výztuž

Výrobní metoda je důležitou součástí specifikace produktu. Sklolaminátový roving je začleněn do systému pryskyřice během formování a mřížka je vytvořena s definovanými otvory sítě a tloušťkou panelu. Na rozdíl od sestavených kovových mřížek, které závisí na jednotlivých členech a jejich spojích, má lisovaný panel integrovanou strukturu vyztuženou skelnými vlákny napříč mřížkou.

Tato struktura také umožňuje během výroby kontrolovat vzor sítě, tloušťku, povrchovou úpravu a rozměry panelů. U stavebních projektů lze tyto proměnné sladit se zamýšleným uspořádáním podpěry a uspořádáním instalace, spíše než zacházet s každou aplikací mřížky stejně.

Materiálové součásti a funkční struktura

Vyztužení skleněnými vlákny

Do pryskyřičné matrice je zabudováno kontinuální vyztužení skleněnými vlákny, které tvoří konstrukční kostru lisovaného panelu. Množství a uspořádání výztuže souvisí se specifikací roštu a jeho zamýšlenými podmínkami zatížení.

Matrice z termosetové pryskyřice

Pryskyřice váže výztuž ze skelných vláken do hotového panelu a tvoří obklopující matrici. Výběr pryskyřice lze zvážit podle vlhkosti, chemických a provozních podmínek instalace.

Otevřete profil sítě

Lisované otvory umožňují průchod vody, vzduchu a světla panelem. Díky tomu je podlaha s otevřenou mřížkou užitečná v oblastech, kde je třeba v půdorysu zvážit stojatou vodu, drenáž nebo ventilaci.

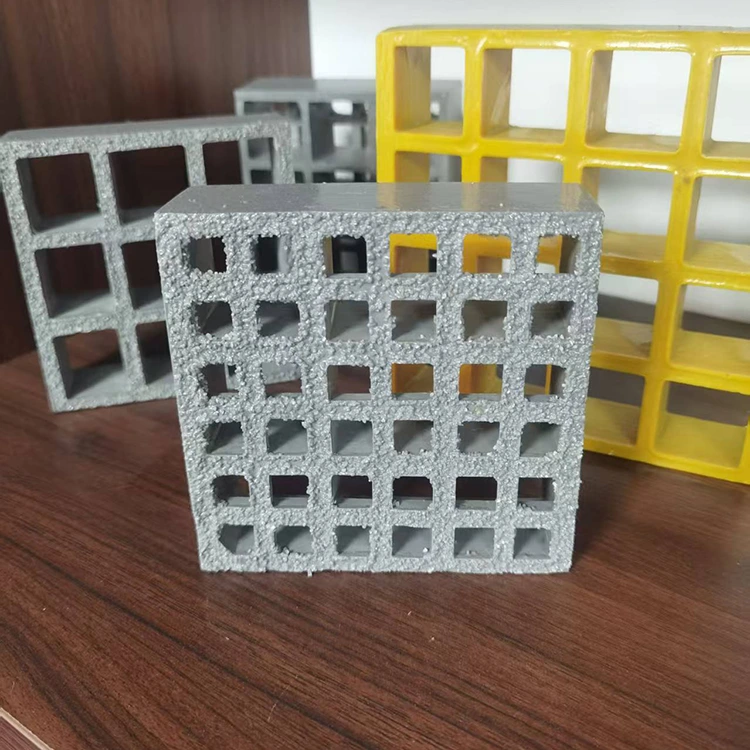

Lisovaná povrchová úprava

Protiskluzový povrch lze použít tam, kde může dojít k namočení nebo znečištění pochozí plochy tekutinami. Vhodná specifikace povrchu by měla být vybrána podle skutečného pracovního prostředí a požadavků na instalaci.

Konstrukce a aplikace infrastruktury

Konstrukce Tvarovaná mřížka ze skelného vlákna FRP může být vyrobena do různých součástí v rámci projektu budovy nebo infrastruktury. Pro přístupové plochy, drenážní sekce a údržbové konstrukce lze použít stejný základní formát lisovaných panelů, přičemž konečná tloušťka, síť a rozměry se volí podle instalace.

Mezi typické aplikace patří:

· Vytváření platforem služeb

· Odvodňovací a příkopové kryty

· Schodiště

· Přístup k zařízení

· Obslužné místnosti

· Struktury na úpravu vody

· Střecha a plošiny pro údržbu

· Podlahy průmyslových budov

· Větrané podlahové plochy

· Přístup pro chodce

U projektů obsahujících několik míst roštů může použití konzistentního materiálového systému také zjednodušit specifikaci a výrobu za předpokladu, že podmínky zatížení a podpory jsou vhodné pro vybraný panel.

Specifikace roštu na základě zatížení a podmínek podpory

Tloušťka roštu a velikost ok by neměly být vybírány pouze z rozměrů panelu. Očekávané zatížení, rozpětí podpěr a uspořádání podpěr mají přímý vliv na požadovanou specifikaci, zejména pro plošiny, přístupové podlahy a kryty vystavené pravidelnému pěšímu pohybu nebo zatížení zařízení.

Praktická posloupnost specifikace je:

Aplikace → Zatížení → Rozpětí podpory → Otevření sítě → Tloušťka → Pryskyřice → Velikost panelu

Například chodník pro údržbu podepřený v relativně krátkých intervalech může vyžadovat jinou konfiguraci panelu než kryt příkopu nebo průmyslová plošina s delším nepodepřeným rozpětím. Jako referenční konfigurace lze použít běžné pletivo 38 × 38 mm, zatímco v uvedeném sortimentu jsou k dispozici tloušťky 25 mm, 30 mm, 38 mm, 40 mm a 50 mm.

Konečný výběr by měl být před výrobou porovnán se skutečným zatížením, rozpětím, uspořádáním podpěry a příslušnými požadavky projektu.

Dostupné konfigurace mřížek

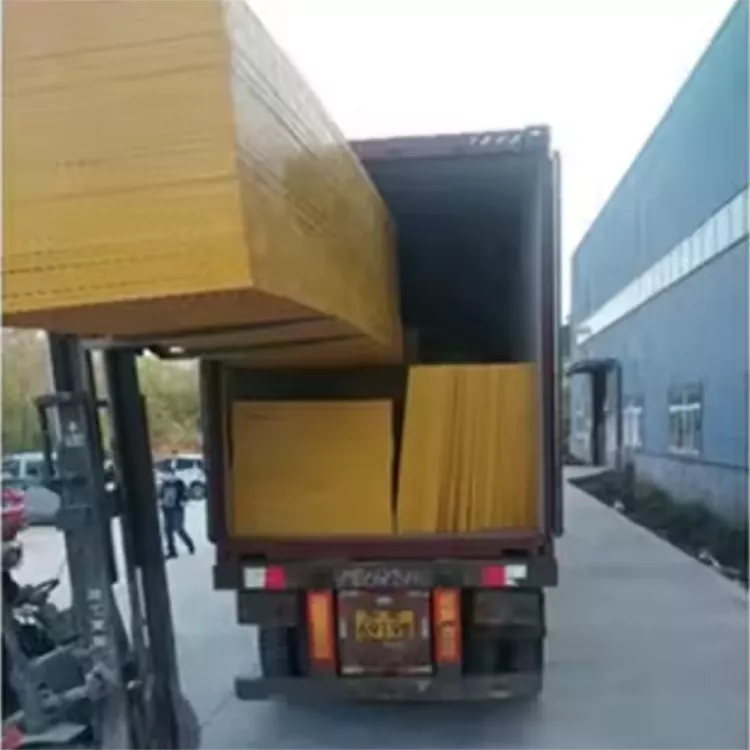

Dodávka panelů a výroba projektů

Standardní panely jsou užitečné, když distributoři nebo dodavatelé potřebují mít běžné velikosti roštů na skladě a dokončovat finální řezání na místě. Projektově řezané panely mohou být vhodnější, pokud již bylo definováno uspořádání instalace a před dodáním je třeba připravit více otvorů nebo nepravidelných částí.

Yuruis může pracovat z:

· Rozměry panelu

· Požadavky na množství

· Požadavky na síť a tloušťku

· Konstrukční výkresy

· Řezné rozměry

· Zvláštní požadavky na otevírání

Tyto detaily jsou zvláště důležité, když musí být mřížka namontována kolem potrubí, sloupů, odtoků, základů zařízení nebo jiných pevných konstrukcí. Požadavky na řezání a výrobu by měly být potvrzeny před výrobou, aby dodané panely odpovídaly montážnímu uspořádání.

Poskytování informací pro stavební projekty

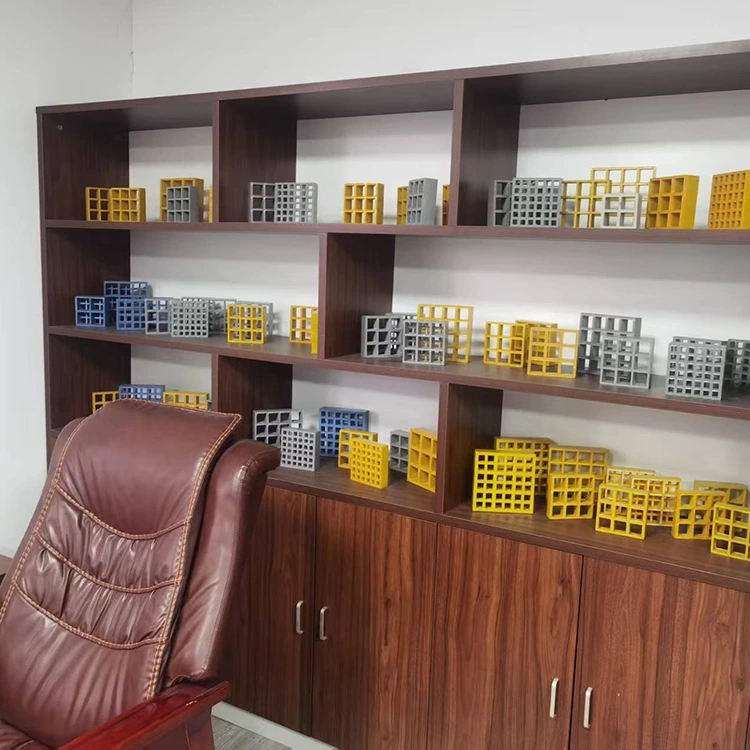

Yuruis dodává lisované FRP mřížky v různých tloušťkách, konfiguracích sítí, barvách a rozměrech panelů. Uvedená výrobní kapacita je přibližně 200 000 m² za rok, podporuje jak standardní objednávky panelů, tak specifická množství projektů.

Pro technickou nabídku jsou nejužitečnější informace o projektu zamýšlené použití, rozměry panelu, otvor sítě, tloušťka, množství, rozpětí podpěry a jakýkoli dostupný konstrukční výkres. Tyto detaily poskytují spolehlivější základ pro shodu se specifikací mřížky než výběr panelu pouze podle velikosti.

Tam, kde má instalace definované otvory, neobvyklé tvary panelů nebo speciální požadavky na řezání, je možné zkontrolovat výkresy nebo rozměrové náčrty spolu s požadovaným množstvím a dodacími podmínkami.

Podpora specifikace FRP roštů pro konstrukci

U stavebního nebo infrastrukturního projektu závisí vhodná specifikace roštu na tom, jak bude panel skutečně instalován a zatížen. Yuruis může zkontrolovat dostupné informace o projektu a pomoci identifikovat relevantní síť, tloušťku, rozměry panelů a požadavky na výrobu před výrobou.

Pokud již projekt má stavební výkres nebo definovaný harmonogram panelu, poskytnutí těchto dokumentů spolu s požadovaným množstvím a rozsahem podpory může upřesnit proces specifikace a nabídky.

Vyžádejte si cenovou nabídku pro konkrétní projekt

Pošlete svůj stavební výkres, rozměry panelů nebo požadavky na projekt společnosti Yuruis. Požadovaná síť, tloušťka, řezné rozměry a množství pak mohou být přezkoumány podle zamýšlené instalace.
